模型 - 常规子选项卡

您可以编辑常规属性，例如选定对象的名称、不透明度和显示/隐藏状态。

名称 显示选定对象的名称。

在名称上键入文字以更改其名称。
非透明 控制对象上的光通透程度。 如果该值设置为 100，则对象完全不透明。 降低该值可增加透明度。
可视 选择以在 3D 视窗中显示选定的对象。 取消选择以在 3D 视窗中隐藏该对象。
隐藏零件时，发射着色器不会发射光源至布景。
已禁用 隐藏选定的模型或零件。 光源不受影响。

对象在布景中进入休眠状态，您仅能通过清除已禁用重新启用。
已渐褪 从相机视图隐藏模型，但将其保留在布景中提供光源。
原始源 如果 CAD 模型不在您最初导入模型的位置，则允许您重新定位和导入该模型。 选择监控文件以在源发生更改时自动重新导入文件。
阴影捕捉器（仅限精确模式） 将任何零件对象几何图形转换为阴影捕捉器对象。 阴影捕捉器显示通过它们的背景，并显示场景中光源所投射的阴影。

例如，您可以创建一个墙壁并将其指定为阴影捕捉器。

构造

在您阵列模型时，构造设置适用。

构造 指定要阵列的模型。 所选模型在 3D 视窗中处于隐藏状态。

您可将不同的模型拖到阵列中以形成自定义阵列。 在这种情况下，构造不可用。
类型 指定阵列类型： V 形、圆形、网格、散射。

V 形

V 形构造用角度来指定 V 形的开口角度。

对象数 指定阵列中的对象数。
角度 指定 V 形的开口角度。
距离 XYZ 指定向量，其长度定义实例之间的距离，其方向影响阵列方向。
旋转 XYZ 以 Euler 角度（度）指定阵列中实例的旋转。
缩放 XYZ 以 X、Y 和 Z 尺寸指定阵列中实例的缩放。
相对优化 在实例序列上累积距离、旋转或缩放。 清除此选项后，距离、旋转或缩放为绝对值（恒定）。
缩放所有 为所有实例指定比例的 X、Y 和 Z 尺寸的整体比例乘数。

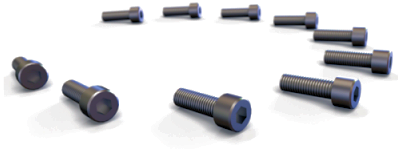

圆

您可以使用圆形构造来排列圆或圆弧中的实例。 圆形是唯一链接多个参数的构造，这样更改一个参数就会影响其他参数。 例如，如果增加对象数，则距离 XYZ 值将减小，才能使半径保持不变。

对象数 指定阵列中的对象数。
半径 指定圆形阵列的半径。
角度 通过指定小于 360° 的值来指定圆或圆弧。
距离 XYZ 指定向量，其长度定义实例之间的距离，其方向影响阵列方向。
旋转 XYZ 以 Euler 角度（度）指定阵列中实例的旋转。
缩放 XYZ 以 X、Y 和 Z 尺寸指定阵列中实例的缩放。
相对优化 在实例序列上累积旋转或缩放。 清除此选项后，旋转或缩放为绝对值（恒定）。
缩放所有 为所有实例指定比例的 X、Y 和 Z 尺寸的整体比例乘数。

网格

根据对象数 X、Y 和 Z 的值，网格构造可以是直线（一个尺寸的值大于 1，其他两个尺寸有一个值为 1）、平面（两个尺寸中有一个值大于 1，第三个尺寸的值为 1）或立方体（所有三个尺寸中有大于一的值）。 实例总数等于对象数 X、Y 和 Z 的乘积。

对象总数是对象数量 X、对象数量 Y 和对象数量 Z 的值的乘积。

对象数 X 指定 X 尺寸中的对象数。
对象数 Y 指定 Y 尺寸中的对象数。
对象数 Z 指定 Z 尺寸中的对象数。
距离 XYZ 指定向量，其长度定义实例之间的距离，其方向影响阵列方向。
旋转 XYZ 以 Euler 角度（度）指定阵列中实例的旋转。
缩放 XYZ 以 X、Y 和 Z 尺寸指定阵列中实例的缩放。
相对优化 在实例序列上累积距离、旋转或缩放。 清除此选项后，距离、旋转或缩放为绝对值（恒定）。
缩放所有 为所有实例指定比例的 X、Y 和 Z 尺寸的整体比例乘数。

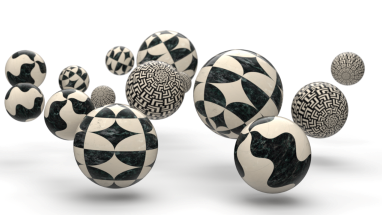

散射

散射构造允许在特定范围内完全随机排列对象。 最小值和最大值相等可为该自由度创建确定的转换值。

对象数 指定阵列中的对象数。
位置范围 XYZ 指定随机计算每个实例的平移（位置）的最小和最大限制。
旋转范围 XYZ 指定随机计算每个实例的旋转的 Euler 角度 X、Y、Z 的最小和最大限制。
缩放范围 XYZ 指定随机计算每个实例的缩放的最小和最大限制。

统一可在 X、Y 和 Z 尺寸中指定一个随机缩放。
缩放所有 为所有实例的最小和最大比例指定 X、Y 和 Z 尺寸的整体比例乘数。
