3D PDF 文件中的注解和尺寸

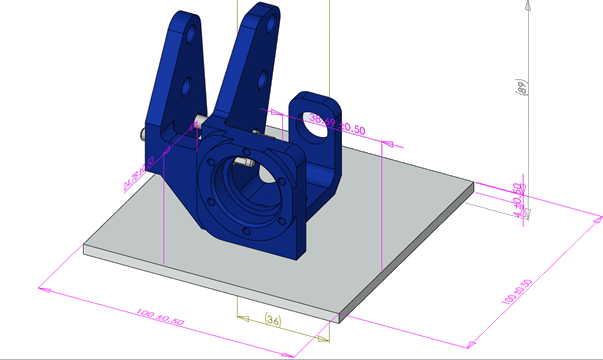

当您为装配体创建 3D PDF 时，您可以查看装配体和 3D 视图中的所有尺寸，即使在视口中也是如此，不会丢失数据。

您可以在 3D PDF 文件中查看零部件尺寸，包括特征尺寸、参考尺寸和 DimXpert 注解。

父主题SOLIDWORKS MBD
尺寸延伸线
编辑复合特征
ISO 公差 - 修改符号
楔形
