備註

您可以採用 Post-it® 註解的方式，為 FeatureManager(特徵管理員) 中的項次 (組合件、零組件、特徵和草圖) 加入文字備註。您可以將字型樣式套用至文字、指定背景色彩、加入時間壓印，以及插入影像或螢幕擷取畫面。您可以按一下開始時顯示，下次開啟檔案時，自動在檢視所有備註對話方塊中開啟備註。



1 粗體、斜體、底線字型樣式 4 插入影像或螢幕擷取畫面
2 背景色彩 5 開始時在檢視所有備註對話方塊中顯示備註
3 加入時間壓印

在文件中加入第一個備註時，備註 資料夾會在 FeatureManager(特徵管理員) 設計樹狀結構中產生。備註會顯示在 FeatureManager(特徵管理員) 的備註資料夾和項次兩者的工具提示中。

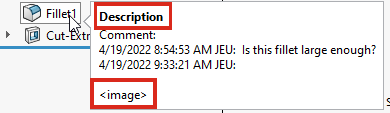

備註工具提示會顯示 <image> 文字，以表示包含影像的完整備註。工具提示名稱與模型顯示對話方塊中備註背景顏色區段中的名稱相符。

加入評論

您可以將備註加入至 FeatureManager(特徵管理員) 設計樹狀結構中的品項和 ConfigurationManager 標籤中的品項。您可以將字型樣式套用至文字、指定背景色彩、加入時間壓印，以及插入影像或螢幕擷取畫面。

每個項次只能加入一個備註。您可以在一個備註中加入多個輸入項目。

若要加入備註：

  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中的品項或圖面上按一下滑鼠右鍵，然後按一下備註 > 加入備註 。
  2. 在備註對話方塊中輸入文字。
  3. 選擇性的: 您可以採取以下選擇性動作：
    1. 將粗體 、斜體 和底線 新增至文字。
    2. 按一下背景色彩 ，以選擇不同的背景色彩。按一下背景色彩標籤中的選項 ，以開啟 工具 > 選項 > 文件屬性 > 模型顯示 對話方塊，您可於該處指定備註背景色彩。您可自訂名稱或將所有名稱重設回預設值。您無法自訂色彩。
    3. 按一下加入時間壓印 ，以加入日期和時間。
      若要將時間壓印自動新增至備註，請按一下工具 > 選項 > 系統選項 > FeatureManager(特徵管理員)。在備註底下，選擇自動加入時間壓印到備註。
    4. 按一下插入影像 或插入螢幕擷取畫面 ，將其加入備註。
    5. 按一下開始時顯示，下次開啟檔案時，自動在檢視所有備註對話方塊中開啟備註。
  4. 按一下儲存並關閉。

加入獨立備註

您可以在 FeatureManager(特徵管理員) 設計樹狀結構中，加入未附加在特徵或節點的獨立備註。

加入獨立備註：

  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中，以滑鼠右鍵按一下頂端節點，然後按一下加入備註。
  2. 在備註對話方塊中輸入註解，然後按一下儲存並關閉。
    獨立備註便會加入至 FeatureManager(特徵管理員) 設計樹狀結構中的備註 資料夾。
    如果備註資料夾已存在，您可以在該資料夾上按一下滑鼠右鍵，然後按一下加入備註以加入獨立備註。

FeatureManager(特徵管理員) 設計樹狀結構中的備註

您可以在 FeatureManager(特徵管理員) 的下列節點中加入備註：

  • 註記視角
  • 塊體
  • 資料夾
  • 結合 (所有類型)
  • 結合資料夾或結合群組
  • 結合參考
  • 材質
  • 選擇組
  • 感測器
  • 鈑金節點
  • 實體本體資料夾
  • 曲面本體資料夾
您也可以在 ConfigurationManager 標籤中加入備註。備註會顯示在模型組態備註 資料夾中。

開啟備註指標

您可以在 FeatureManager(特徵管理員) 中啟用備註指標，好讓您更容易地尋找備註。

若要啟用備註指標：

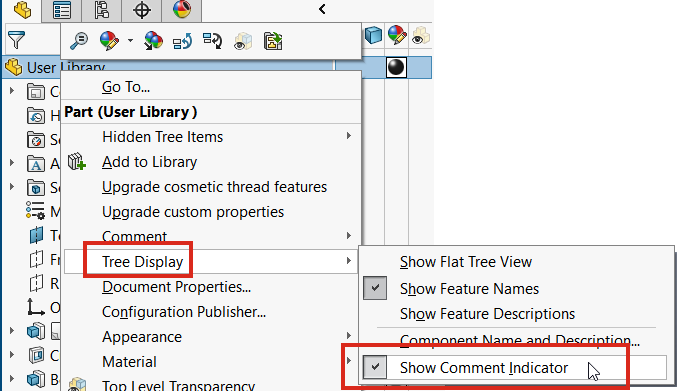

  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中，以滑鼠右鍵按一下頂端節點。
  2. 按一下樹狀結構顯示 > 顯示備註指標。
    視覺指示器 出現在 FeatureManager(特徵管理員) 設計樹狀結構中，以指出是否有備註存在。


    色彩圓圈會與備註的色彩相符。

編輯評論

若要編輯評論：

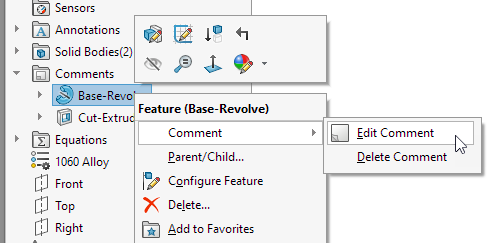

  1. 於 FeatureManager(特徵管理員) 設計樹狀結構中，以滑鼠右鍵按一下具有備註的項次，或是在備註資料夾中具有備註的項次，然後按一下備註 > 編輯備註 。
    以滑鼠右鍵按下備註時，會出現文意感應工具列和快顯功能表，讓您在閱讀備註時可直接編輯特徵。

  2. 編輯備註，然後按一下儲存並關閉。

刪除備註

刪除備註︰

用右鍵按一下 FeatureManager(特徵管理員) 中含有備註的項次，再按一下備註 > 刪除備註，然後再按一下 是加以確認。

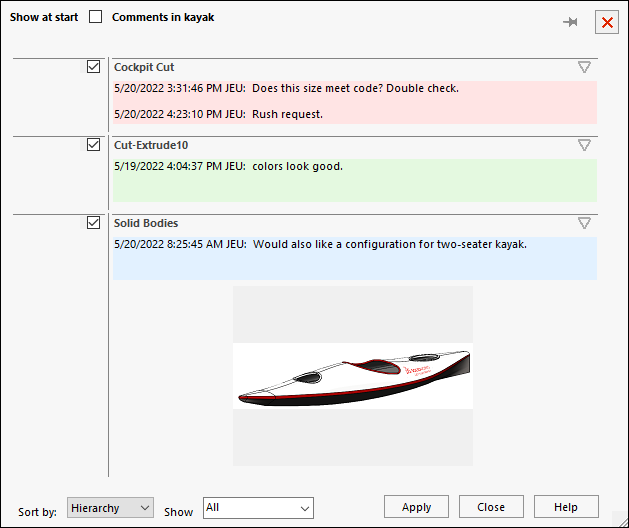

檢視所有備註

您可以檢視備註對話方塊中所有模型內的備註。

檢視所有備註：

  1. 在 FeatureManager (特徵管理員) 設計樹狀結構中的備註 資料夾上按一下滑鼠右鍵，然後按一下檢視所有備註。
    model_name 對話方塊中的註解隨即出現。

  2. 選擇性的: 您可以執行下列操作：
    1. 在開始時顯示欄位中，按一下核取方塊，下次開啟檔案時就會自動開啟備註。
    2. 在排序依據功能表中，依階層、名稱或日期排序備註。
    3. 在顯示功能表中，過濾要在對話方塊中顯示的備註。
    4. 按一下套用。

在 PropertyManagers 中檢視和編輯備註

您可以檢視及編輯 PropertyManagers 中的特徵備註。

若要檢視及編輯 PropertyManagers 中的備註：

  1. 按一下工具 > 選項 > 系統選項 > FeatureManager。
  2. 在對話方塊中的備註之下，選擇顯示 PropertyManager 中的備註。
  3. 在 FeatureManager(特徵管理員) 中選擇一個具有備註的特徵，然後按一下編輯特徵 。
  4. 在 PropertyManager 的備註底下，按一下編輯。
    隨即會開啟備註對話方塊。
  5. 修改備註，然後按一下儲存並關閉。
  6. 按一下 。
