旋轉零組件

  • 您無法旋轉一個位置已固定或完全定義的零組件。
  • 您只能在結合關係所允許的自由度內旋轉零組件。

拖曳來旋轉零組件

拖曳來旋轉零組件︰

按右鍵並拖曳零組件。
零組件在其自由度內旋轉。
要避免此種行為，請清除在工具 > 選項 > 系統選項 > 組合件內的拖曳來移動零組件。

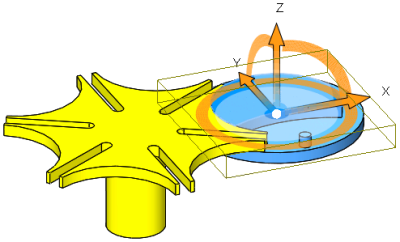

使用三度空間參考來旋轉零組件

使用三度空間參考來旋轉零組件：

  1. 選擇一個零組件。
  2. 選擇一個環並拖曳。同時：
    • 要抓取，在所選的環上按右鍵並選擇拖曳時抓取。靠近環時，抓取的增量是 90°。當游標移遠離環時，增量即減少。

    • 要以預設的增量來旋轉，在所選的環上按右鍵，然後選擇旋轉 90° 或旋轉 180°。
    • 要輸入特定的增量，在中心球體上按右鍵，然後選擇顯示旋轉 Delta XYZ 方塊。
  3. 在圖面中按一下來關閉三度空間參考。
    移動或對正三度空間參考：
    • 拖曳中心球體可自由的拖曳三度空間參考。
    • Alt + 拖曳中心球體或一個臂並將其置放在一個邊線或面上來將三度空間參考與邊線或面對正。
    • 在中心球體上按右鍵，然後選擇「對正於」、「與零組件的原點對正」或「與組合件的原點對正」。

使用 PropertyManager 來旋轉零組件

使用 PropertyManager 來旋轉零組件：

  1. 按一下旋轉零組件 (組合件工具列)，或工具 > 零組件 > 旋轉。
    旋轉零組件 PropertyManager 出現且游標的形狀變為 。
  2. 在圖面中選擇一個或多個零組件。
  3. 從旋轉 清單中選擇項目，以下列方式之一移動零組件：
    選項 敘述
    自由拖曳 選擇零組件並沿任何方向拖曳。
    相對於圖元 選擇一條直線、邊線或軸，然後繞著所選取的圖元拖曳零組件。
    由 Delta XYZ 在 PropertyManager中鍵入 X、Y 或 Z 的值，然後按一下套用。零組件按照您指定的角度繞組合件的軸移動。
    您可以一個接一個地旋轉一個或一組零組件，工具在您再次選擇它或選擇另一種工具之前保持啟用狀態。
  4. 在進階選項之下，選擇此模型組態來僅套用零組件的旋轉到啟用的模型組態。
  5. 按一下 或當完成時再按一下旋轉零組件 。
