Komentáře

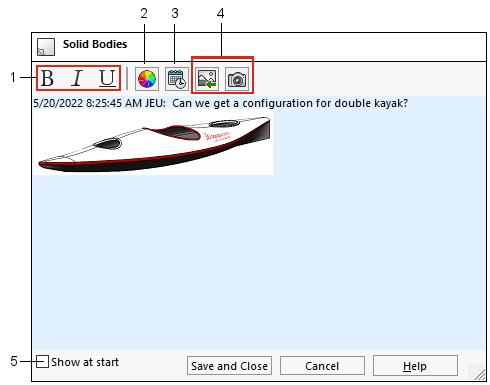

K položkám ve stromu FeatureManager (sestavám, součástem, prvkům a skicám) můžete přidávat textové komentáře podobně jako nalepovací poznámkové lístky Post-It®. Na text můžete aplikovat styly písma, určit barvu pozadí, přidat časové razítko a vložit obrázek nebo snímek obrazovky. Kliknutím na tlačítko Zobrazit při spuštění můžete automaticky otevřít komentář v dialogovém okně Zobrazit všechny komentáře při příštím otevření souboru.



1 Styly písma tučně, kurzívou, podtrhnout 4 Vložit obrázek nebo snímek obrazovky
2 Barva pozadí 5 Zobrazit komentář v dialogovém okně Zobrazit všechny komentáře při spuštění
3 Přidat časové razítko

Když připojujete k dokumentu první komentář, vytvoří se ve stromu FeatureManager složka Komentáře . Textové komentáře se zobrazují v podobě místních popisů, a to jak ve složce Komentáře, tak i u položek ve stromu FeatureManager.

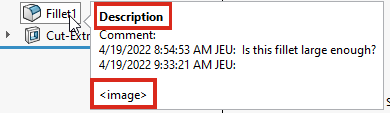

V popisu komentáři se zobrazí nápis <obrázek>, který signalizuje, že komentář obsahuje obrázek. Název popisu se shoduje s názvem v nastavení Barvy pozadí komentáře v okně Zobrazení modelu.

Přidání komentářů

Komentáře můžete přidávat k položkám ve stromu FeatureManager a k položkám na záložce ConfigurationsManager . Na text můžete aplikovat styly písma, určit barvu pozadí, přidat časové razítko a vložit obrázek nebo snímek obrazovky.

Ke každé položce můžete přidat pouze jeden komentář. Ke komentáři můžete přidat více dílčích položek.

Chcete-li přidat komentář:

  1. Klikněte pravým tlačítkem na položku ve stromu okna FeatureManager nebo v grafické oblasti a vyberte možnost Komentář > Přidat komentář.
  2. V dialogovém okně komentáře zadejte text.
  3. Volitelné: Můžete provést tyto volitelné akce:
    1. Přidejte k textu formátování – tučné , kurzívu a podtržení .
    2. Po kliknutí na možnost Barva pozadí vyberte jiné barvy pozadí. Klikněte na tlačítko Možnosti na záložce Barvy pozadí; otevře se okno Nástroje > Možnosti > Vlastnosti dokumentu > Zobrazení modelu , kde můžete nastavit Barvy pozadí komentáře. Názvy si můžete upravit nebo je vrátit zpět na výchozí hodnoty. Barvy nelze měnit.

    3. Klikněte na Přidat časové razítko a přidejte datum a čas.
      Chcete-li automaticky ke komentářům přidat časové razítko, klikněte na Nástroje > Možnosti > Možnosti systému > FeatureManager. V části Komentáře vyberte Automaticky přidat časové razítko ke komentářům.
    4. Chcete-li přidat ke komentářům tyto prvky, klikněte na Vložit obrázek nebo Vložit snímek obrazovky .
    5. Kliknutím na tlačítko Zobrazit při spuštění automaticky otevřete komentář v dialogovém okně Zobrazit všechny komentáře při příštím otevření souboru.
  4. Klepněte na Uložit a zavřít.

Přidání samostatných komentářů

Můžete přidat samostatné komentáře, které nejsou připojeny k prvku nebo uzlu ve stromu FeatureManager.

Postup přidání samostatných komentářů:

  1. Ve stromu FeatureManager klikněte pravým tlačítkem na horní uzel a vyberte možnost Přidat komentář.
  2. V dialogu Komentář zadejte komentář a klikněte na Uložit a zavřít.
    Samostatný komentář se přidá od složky Komentáře ve stromu FeatureManager.
    Pokud již složka Komentáře existuje, můžete na ni kliknout pravým tlačítkem a přidat samostatné poznámky kliknutím na možnost Přidat komentář.

Komentáře ve stromu FeatureManager

Komentáře můžete přidávat k následujícím uzlům ve stromu FeatureManager:

  • Pohledy popisu
  • Blok
  • Složky
  • Vazby (všechny typy)
  • Složka vazeb nebo Skupina vazeb
  • Odkazy vazby
  • Materiál
  • Sady výběrů
  • Čidla
  • Uzly plechových dílů
  • Složka objemových těl
  • Složka povrchových těl
Komentáře můžete přidávat i na záložce ConfigurationManager. Komentáře se objeví ve složce Komentáře v konfiguraci .

Zapnutí indikátorů komentářů

Pokud povolíte indikátory komentářů ve stromu FeatureManager, můžete snáze lokalizovat komentáře.

Postup povolení indikátorů komentářů:

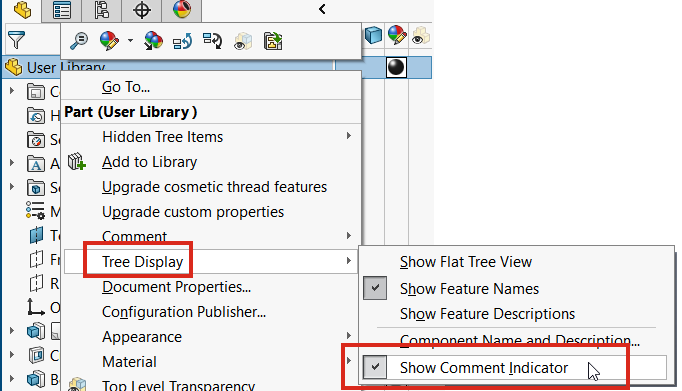

  1. Ve stromu FeatureManager klikněte pravým tlačítkem na nejvyšší uzel.
  2. Klikněte na Zobrazení stromu > Zobrazit indikátor komentáře.
    Pokud existuje komentář, zobrazují se ve stromu FeatureManager vizuální indikátory .


    Barva kroužku se shoduje s barvou komentáře.

Upravit komentáře

Postup úpravy komentářů:

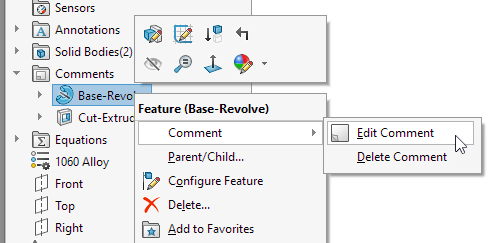

  1. Klikněte pravým tlačítkem myši na položku ve stromu FeatureManager, která obsahuje komentář nebo komentář ve složce Komentáře a klikněte na Poznámka > Upravit komentář .
    Když kliknete pravým tlačítkem na komentář, zobrazí se kontextový panel nástrojů a místní nabídka, kde můžete komentář při čtení přímo upravovat.

  2. Upravte komentář a klepněte na Uložit a zavřít.

Odstraňování komentářů

Postup odstranění komentáře:

Klepněte pravým tlačítkem na položku ve stromu FeatureManager, k níž byl přidán komentář a vyberte položky Komentář > Odstranit komentář a pak potvrďte odstranění klepnutím na Ano.

Zobrazit všechny komentáře

Můžete zobrazit všechny komentáře modelu v dialogu Komentáře.

Zobrazení všech komentářů:

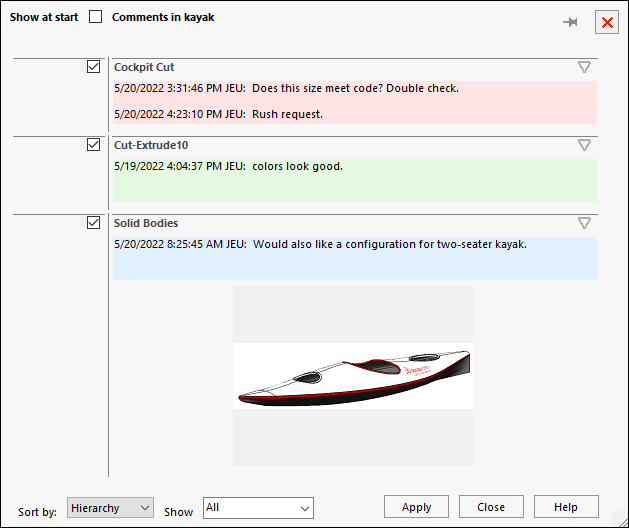

  1. Klikněte pravým tlačítkem na složku Komentáře ve stromu FeatureManager a pak klikněte na Zobrazit všechny komentáře.
    Zobrazí se dialogové okno Komentáře v model_name.

  2. Volitelné: Můžete provádět následující činnosti:
    1. Ve sloupci Zobrazit při spuštění kliknutím na zaškrtávací políčka automaticky otevřete poznámku při příštím otevření souboru.
    2. V nabídce Seřadit podle seřadíte komentáře podle Hierarchie, Názvu nebo Data.
    3. V nabídce Zobrazit můžete filtrovat komentáře, které se mají zobrazit v dialogovém okně.

    4. Klepněte na Použít.

Prohlížení a úprava komentářů ve správcích PropertyManager

Můžete si prohlížet a upravovat komentáře prvku ve správcích PropertyManager.

Postup prohlížení a úpravy komentářů ve správcích PropertyManager:

  1. Klikněte postupně na položky Nástroje > Možnosti > Možnosti systému > FeatureManager.
  2. V dialogovém okně pod položkou Komentáře vyberte Zobrazit komentáře ve správci PropertyManager.
  3. Ve stromu FeatureManager vyberte prvek s komentářem a klikněte na Upravit prvek .
  4. Ve správci PropertyManager pod položkou Komentář klepněte na Upravit.
    Otevře se dialogové okno Komentáře.
  5. Upravte komentář a klikněte na Uložit a zavřít.
  6. Klikněte na .
