Tloušťka
|
Přidá tloušťku na vybrané straně skici. Vyberte jednu z následujících možností:
|
 První strana
|
Přidá materiál jen na jedné straně skici.
|
|
Obě strany
|
Přidá materiál shodně na obou stranách skici.
|
|
Druhá strana
|
Přidá materiál jen na druhé straně skici.
|
|
|
Tloušťka žebra
|
Přidáte-li úkos, můžete nastavit tloušťku na rovině skici nebo na rozhraní stěny. Vyberte jednu z následujících možností:
|
Na skicovací rovině
|
|
|
Na rozhraní stěny
|
|
|
| |

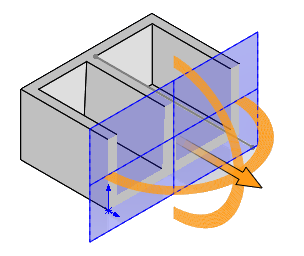

Směr vysunutí
|
Skica žebra pomocí otevřených obrysů skici vytvořených v rovnoběžné rovině.
Vyberte jednu z následujících možností:
|
Rovnoběžně se skicou
|
Vytvoří vysunutí žebra rovnoběžné se skicou.
|
|
|
Kolmo ke skice
|
Vytvoří vysunutí žebra kolmo ke skice.
|
|
|
| |
Změnit směr materiálu
|
Změní směr vysunutí
|
|
Zapnout/vypnout úkos
|
Přidá k žebru úkos. Zadejte Úhel úkosu a určete počet stupňů.
|
Úkos vně (k dispozici jen, když je vybraná možnost Zapnout/vypnout úkos.)
|
Vytvoří úkos vně pod určitým úhlem. Pokud tato možnost není zaškrtnutá, vytvoří úhel úkosu dovnitř.
|
|
| |
Typ
|
Vytvořte skicu na rovině, která je odsazena od roviny základního dílu.
Vyberte jednu z následujících možností:
|
Lineární
|
Vytvoří žebro, které prodlouží obrysy skici kolmo ke směru skici, dokud se nesetkají s ohraničením.
|
|
|
Přirozený
|
Vytvoří žebro, které prodlouží obrysy skici a pokračuje se stejnou rovnicí obrysu, dokud se žebro nesetká s ohraničením. Když je například skica oblouk kružnice, volba Přirozené prodlouží žebro pomocí rovnice pro kružnici, dokud se nesetká s ohraničením.

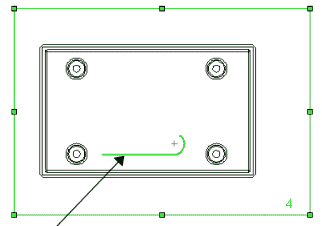

V tomto příkladu je žebro prodlouženo od obrysu oblouku podle rovnice kružnice, dokud se nesetká s hranicí a tím nevytvoří kružnici. Druhý konec skici se prodlouží pomocí rovnice přímky, dokud se nesetká s hranicí.
|
|
| |
Vybrané tělo (Dostupná pouze pro vícetělové díly) |
Máte-li vytvořenou skicu pro žebro, vyberte tělo. |
| |
Další odkaz(Tato možnost je k dispozici, jestliže vyberete Rovnoběžně se skicou
pro Směr vysunutí a Zapnout/vypnout úkos
) |
Přepne mezi obrysy skici, abyste mohli jednu vybrat pro použití jako úkos odkazového obrysu.
Příklad: Prvek žebra s úkosem odkazového obrysu
|
