Vlastnosti dokumentu – DimXpert

Tyto možnosti určují, zda nástroj DimXpert používá tolerance bloku, obecné tolerance či obecné tolerance bloku na kóty, které neobsahují tolerance. Funkce je k dispozici pouze pro díly.

Nastavení možností nástroje DimXpert:

Klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > DimXpert.

Norma Base DimXpert

Pokud vyberete normu ANSI/ASME Y14.5 nebo ISO, můžete také vybrat datum vydání normy.

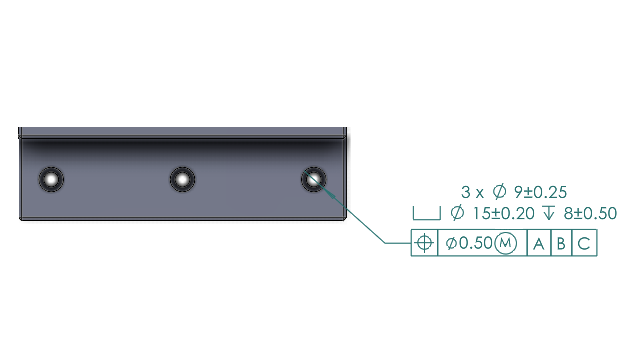

Pokud nejprve klepnete na možnost Geometrická tolerance (panel nástrojů MBD nebo MBD Dimension), je třeba poté vybrat stávající prvek nástroje DimXpert nebo definovat nový prvek nástroje DimXpert.

Při výběru prvku software vyhodnotí specifikace prvku a tolerance pro vybranou normu skicování. V daném dialogovém okně jsou dostupné možnosti založené na dané normě.

Metody

Tolerance bloku Běžná forma tolerování používaná s palcovými jednotkami. Tolerance je založena na dané přesnosti každé kóty, takže je třeba upřesnit přebytečné nuly. V nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Kóty nastavte Přebytečné nuly na hodnotu Norma.
Obecná tolerance Běžná forma tolerování používaná u metrických jednotek spolu s výkresovou normou ISO. Obecné tolerování je založeno na tolerancích ISO 2768-1 pro lineární a úhlové kóty bez indikace jednotlivých tolerancí. Můžete také použít možnost Obecná tolerance k přizpůsobení tolerancí potřebám vašeho konkrétního návrhu.
Tolerance obecného bloku Forma tolerance používaná u metrických jednotek, kterou lze použít i u palcových jednotek. Tolerance se zpravidla zobrazuje v rohovém razítku nebo poznámce a týká se všech kót bez tolerance. Hodnoty pro tolerance obecného bloku jsou podporovány uživatelskými vlastnostmi.

Tolerance bloku

Kóty jednotky délky Sestaví tři tolerance bloku, z nichž každá má počet desetinných míst a hodnoty tolerance. DimXpert aplikuje Hodnotu jako symetrickou toleranci plus a mínus.
Kóta úhlové jednotky Nastaví hodnotu tolerance pro použití na všechny úhlové kóty včetně kót aplikovaných na kužely a kuželová zahloubení a kót úhlů vytvořených mezi dvěma prvky. DimXpert aplikuje hodnotu Tolerance jako symetrickou toleranci plus a mínus.

Obecná tolerance

Třída tolerance Nastaví třídu tolerance dílu na základě ISO 2768-1 Tolerance pro lineární a úhlové rozměry bez indikací jednotlivých tolerancí nebo vlastních tolerancí, které zadáte.
  • Jemná
  • Střední
  • Hrubá
  • Velmi přibližná
  • Custom1. Používá tolerance, které určíte v souboru vlastní obecné tolerance (general tolerances.xlsx).
  • Custom2. Používá tolerance, které určíte v souboru vlastní obecné tolerance (general tolerances.xlsx).
Pro další informace o Custom1 a Custom2 viz Přizpůsobitelné obecné tolerance pro DimXpert.
Načíst vlastní (Dostupné při výběru Custom1 nebo Custom2.) Načte hodnoty z vlastního souboru obecných tolerancí.
  • Klikněte na Načíst vlastní když zpočátku vyberete Custom1 nebo Custom2.
  • Později, pokud provedete změny v souboru obecné tolerance nebo změníte umístění souboru, vraťte se do tohoto dialogového okna a znovu klikněte na Načíst vlastní.
Načíst vlastní tabulku z (Jen pro čtení. Viditelné, když je vybráno Custom1 nebo Custom2.) Zobrazí cestu k vlastnímu souboru obecné tolerance.
Nastavte umístění souboru v nabídce Nástroje > Možnosti > Možnosti systému > Umístění souborů a v možnosti Zobrazit složky pro zvolte Soubor obecných tolerancí DimXpert.

Tolerance obecného bloku

Tolerance délky Při určení se tato hodnota tolerance vztahuje na všechny lineární kóty, což zahrnuje kóty vzdálenosti, délky, poloměru a průměru (všechny neúhlové kóty).
Úhlová tolerance Při určení se tato tolerance vztahuje na všechny úhlové kóty, což zahrnuje kóty pro úhel mezi dvěma povrchy, úhel kuželu a kóty úhlu zkosení.
