PropertyManager Možnosti PhotoView 360

Položka správce PropertyManager Možnosti PhotoView 360 ovládá nastavení PhotoView 360, včetně velikosti výsledného obrázku a kvality vykreslení.

Jak otevřít tohoto správce PropertyManager:

Aktivujte doplňkový modul PhotoView 360 a ve správci DisplayManager klepněte na nabídku Možnosti PhotoView .

Nastavení výstupního obrázku

  Dynamická nápověda Zobrazí místní popisy nástrojů pro každou vlastnost.
  Velikost výstupního obrázku – Předvolit velikosti obrázku Nastavuje velikost výstupního obrázku na standardní šířku a výšku. Můžete také zvolit nastavení aktuální kamery nebo zadat vlastní hodnoty.
Velikost výstupního obrázku – Šířka obrázku Nastaví šířku výstupního obrázku v pixelech.
Velikost výstupního obrázku – Výška obrázku Nastaví výšku výstupního obrázku v pixelech.
  Uzamknutý poměr stran Zachovává aktuální poměr šířky a výšky ve výstupním obrázku.
  Použít poměr stran kamery Nastaví poměr stran výstupního obrázku k poměru stran zorného pole kamery. Tato možnost je dostupná jen, když je aktuální pohled přes kameru.
  Použít poměr stran pozadí Nastaví poměr stran konečného rendrování na poměr stran obrázku pozadí. Pokud tato možnost není vybrána, deformuje se obrázek pozadí. Tato možnost je dostupná jen, když aktuální prostředí používá jako své pozadí obrázek. Toto možnost je ignorována, pokud je povoleno Použít poměr stran kamery.
  Formát obrázku Změní typ souboru pro rendrované obrázky.
  Výchozí složka obrázku Nastavuje výchozí složku pro rendrování, které naplánujete pomocí Plánovače úloh.

Kvalita rendrování

Náhled na kvalitu rendrování Nastavuje úroveň kvality náhledu. Vykreslování obrázků vyšší kvality vyžaduje delší dobu.
Kvalita konečného rendrování Nastavuje úroveň kvality konečného vykreslování. Vykreslování obrázků vyšší kvality vyžaduje delší dobu.
Většinou existuje malý rozdíl mezi Nejlepší a Maximální. Nastavení Maximum je nejúčinnější při vykreslování uzavřených prostorů nebo scén v interiéru.
Vlastní nastavení vykreslování Umožňuje nastavit vlastní hodnoty pro řadu odrazů a lomů v konečném vykreslení.
Pro kontrolu, zda používáte ideální vlastní odrazy a lomy můžete použít okno Náhled. Okno Náhled se aktualizuje klepnutím .
Počet odrazů Nastaví počet odrazů (maximálně 32). Např. když jsou proti sobě dva odrazivé objekty, můžete nastavit počet odrazů, které se násobí a zdánlivě mizí do dálky. Na každou plochu, od které se musí světlo odrazit, potřebujete jeden odraz.

Počet odrazů má vliv na výkon vykreslování, proto vysoký počet odrazů používejte, pouze když potřebujete správně vidět vykreslované objekty.

Počet refrakcí Nastaví počet lomů (maximálně 32). K lomu dochází, když světlo prochází průsvitným objektem. Na každou plochu, kterou světlo prochází, je nutný jeden lom. Pokud například světlo prochází tabulí skla a dopadá na objekt za ním, bude se lámat na dvou plochách. Pokud není dostatek lomů, mohou se v transparentních objektech objevit černé skvrny.

Počet lomů má vliv na výkon vykreslování.

Příklad: Nastavení počtu lomů
Gamma Upraví střední tóny vykresleného obrázku a zachová extrémní bílé a černé tóny. Zvýšení této hodnoty zesvětlí střední tóny. Snížení této hodnoty ztmaví střední tóny. V okně Konečné rendrování můžete dále nastavit gamu.

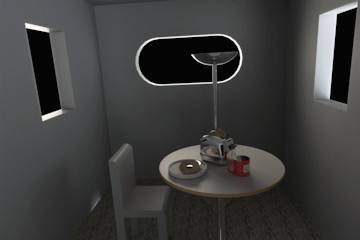

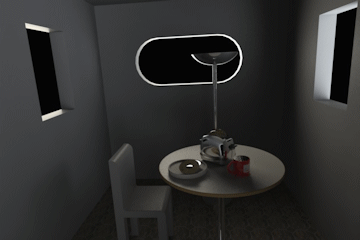

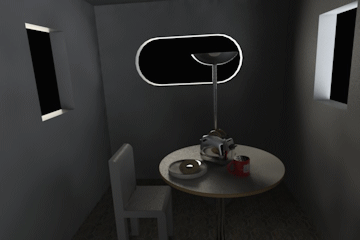

Příklad přizpůsobení gamma

Tato tabulka popisuje vlivy nastavení kvalita rendrování.

  Dobrá Lepší Nejlepší Maximum
Kvalita vyhlazování 8 vzorků 16 vzorků 32 vzorků 128 vzorků
Počet odrazů 1 4 8 10
Počet refrakcí 4 8 8 10
Nepřímé paprsky 128 512 1024 2048

Příklady kvality a doby rendrování:

Dobrá, 29 sekund

Nejlepší, 2 minuty 19 sekund

Lepší, 54 sekund

Maximální, 6 minut 45 sekund

Přesvětlení

Přesvětlení Přidá přesvětlení, jas okolo velmi jasných emisních nebo reflexních objektů v obrázku. Přesvětlení je viditelné pouze v konečném rendrování, ne v náhledu.
Požadovaná hodnota pro přesvětlení Identifikuje úroveň jasu nebo emisivity, na kterou se používá přesvětlení. Při klesající procentuální hodnotě se efekt aplikuje na více položek. Při jejím zvyšování se efekt aplikuje na méně položek.
Rozsah efektu přesvětlení Nastaví vzdálenost, ze které přesvětlení vyzařuje od zdroje.

Vykreslování obrysu/kartonu

  Vykreslování obrysu/kartonu Volbou možnosti Obrys se vnějším hranám modelu přiřadí obrysové čáry. Volbou možnosti Karton se nastaví stínování nové buňky.
Rendrovat jen s obrysy Tato možnost je dostupná, jen když je vybraná možnost Obrys. Rendruje jen s obrysovými čárami. Zachová zobrazení pozadí nebo prostředí nastavení hloubky pole.
Rendrovat obrysy a objemový model Tato možnost je dostupná, jen když je vybraná možnost Obrys. Rendruje obrázek pomocí obrysových čar.
Vykreslení pouze se skicovými hranami Tato možnost je dostupná, jen když je vybraná možnost Karton. Rendruje obrázek s obrysovými čárami bez odrazivosti prostředí.
Vykreslení pouze se skicovým stínováním Tato možnost je dostupná, když vyberete možnost Karton. Rendruje obrázek se stínováním ale bez obrysových čar.
Vykreslit s obrysovými hranami a stínováním Tato možnost je dostupná, jen když je vybraná možnost Karton. Rendruje obrázek s obrysovými čárami a stínováním.
Tloušťka čáry Nastaví sílu obrysových nebo kartonových čar v pixelech.
  Upravit barvu čáry Nastaví barvu obrysových nebo kartonových čar.

Přímé kaustické efekty

Přímé kaustické efekty jsou viditelné pouze v nástroji Konečné vykreslování a pouze odražené od vzhledu podlahy nebo fyzikální geometrie pomocí kuželového nebo bodového světla. Světlo se odráží nebo filtruje přes model a vytváří jasný tvar na podlaze.

Přímé kaustické efekty Umožňuje přímé kaustické efekty v nástroji Konečné vykreslování.
Množství kaustiky Řídí množství viditelných kaustických efektů definováním maximálního počtu použitých fotonů. Zvýšením množství se vytvoří ostřejší a zřetelnější kaustický efekt, ale zvýší se doba vykreslování.
Kvalita kaustiky Ovládá kvalitu kaustických efektů řízením počtu fotonů použitých na každý pixel. Zvýšením této hodnoty dojde k vytvoření hladšího kaustického efektu na úkor detailu. Snížením této hodnoty docílíte ostřejšího kaustického efektu při zvýšené zrnitosti.

Vykreslení sítě

Zákazníci Předplacených služeb SOLIDWORKS mohou sdílet výkon pro vykreslování na více počítačích.
Zatížení klienta Určuje, kolik polí (sekcí vykreslování) bude odesláno na každý klientský procesor. Když má například počítač klienta 4 procesory, nastavení 200% odešle tomuto klientovi 8 polí (dva na procesor).

Nastavení vysokého Zatížení klienta je vhodné, když je počítač klienta výkonnější než počítač koordinátora. Když jsou počítače klientů méně výkonné než počítač koordinátora, Zatížení klienta vyšší než 200% bude patrně snižovat výkon vykreslování.

Příklad: Pole a vykreslení sítě
Odeslat data pro síťovou úlohu Odešle data prostřednictvím sítě místo použití sdíleného adresáře. Odeslání dat přes síť zamezuje problémům s oprávněními a konfigurací křížové platformy, které mohou vzniknout při použití sdílených adresářů
Sdílená síťová složka Používá sdílený adresář sítě pro síťové vykreslování, což zamezuje nutnosti odesílat aktivní data scény do každého uzlu sítě. Použití sdíleného adresáře může být rychlejší při použití mnoha klientských počítačů.
