Vytváření primárních členů z referenčních rovin

Chcete-li vytvořit primární členy z referenčních rovin:

  1. Klikněte na Referenční rovina člena pro Typ primárního člena.
  2. Pro Referenční sadu vyberte následující roviny pomocí rozbalení položky Referenční data ve stromu FeatureManager.

    Můžete také zobrazit roviny pomocí kliknutí na Zobrazit > Zobrazit/Skrýt > Roviny .

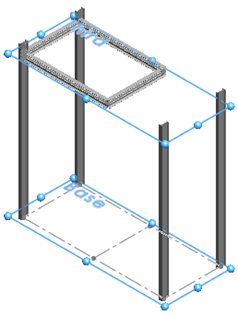

    1. V možnosti Počáteční/koncová rovina klikněte na Základní a Třetí.
      Tyto roviny jsou paralelní a definují délku členů.

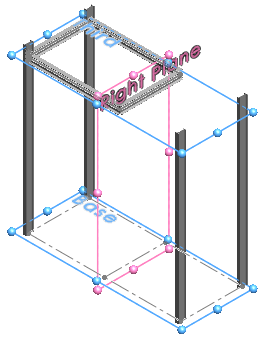

    2. V možnosti Soubor rovin 1 klikněte na Pravá rovina.
      Tato rovina je kolmá a protíná Počáteční/koncovou rovinu.

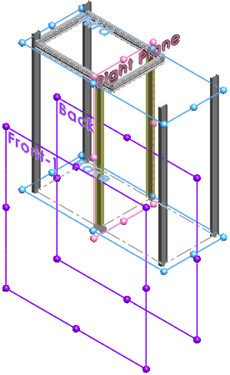

    3. V možnosti Soubor rovin 2 klikněte na Přední-1 a Zadní.
      Soubor rovin 2 protíná Soubor rovin 1. Definují umístění dvou členů, které jsou ve středu konstrukce.
  3. Odepněte PropertyManager a klikněte na .

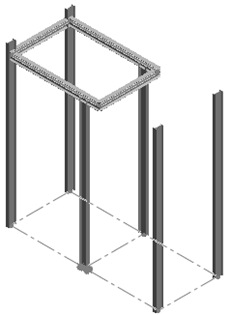

Primární členy konstrukčního systému jsou dokončeny.
