Následující položky jsou vyžadovány, aby mohla být součást použita jako Koleno v SOLIDWORKS Routing.
V názvech skic vyznačení trasy a kótování se rozlišují malá a velká písmena.
ObloukKolena
- Skica pojmenovaná jako ObloukKolena
- Oblouk představující osu kolena a kóty pojmenované jako:
-
PoloměrOhybu@ObloukKolena
-
ÚhelOhybu@ObloukKolena
Příklad:
Trasa
- Skica:
- pojmenovaná jako Trasa
- na rovině, která je kolmá k jednomu konci oblouku

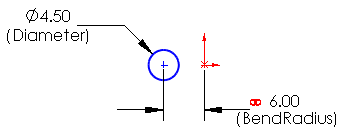

- Kružnice představující vnější průměr kolena s kótou pojmenovanou jako Průměr@Trasa
- Kóta mezi středem kružnice a středem oblouku:
- pojmenovaná jako PoloměrOhybu@Trasa
- spojená s PoloměrOhybu@ObloukKolena
Příklad:
Prvek
Přidání tažením po křivce
pomocí:
-
Trasu jako Profil
-
ObloukKolena jako Křivku
- Možnost Tenkostěnný prvek k nastavení tloušťky stěn
Příklad:
