Umísťování dílů pomocí triády

Můžete použít osový kříž k polohování dílů na trase s větší přesností pro potrubí, ohebné trubky, a elektrické trasy.

Chcete-li zobrazovat triádu vždy, když umístíte díl, klepněte na Nástroje > Možnosti > Vyznačení trasy a vyberte položku Použít triádu k umístění a k orientaci součástí při přetažení.

Můžete také klepnout pravým tlačítkem na díl a vybrat Přesunout tvarovku pomocí triády.



Následující akce, jako například klepnutí na grafickou plochu, ukončí triádu.

Otáčení dílu pomocí triády

Po umístění dílu do trasy jím můžete otáčet.

  1. Umístěte triádu dle pokynů v části Umísťování dílů pomocí triády.
  2. Klepněte a otočte příslušný kroužek v triádě, a upravte tak orientaci dílu. Každý kroužek v triádě otáčí dílem v jiném směru.
    Objeví se stupně otáčení a díl se začne otáčet.

  3. Když dosáhnete požadovaného umístění, pusťte tlačítko myši.

Posouvání dílu pomocí triády

Po umístění dílu do trasy s ním můžete pohybovat.

  1. Umístěte triádu dle pokynů v části Umísťování dílů pomocí triády.
  2. Klepnutím a přetažením ovladače umístěte díl.
    Díl se pohybuje, přičemž se zobrazuje vzdálenost a trubky se jeví jako rozpojené.

  3. Když dosáhnete požadovaného umístění, pusťte tlačítko myši.

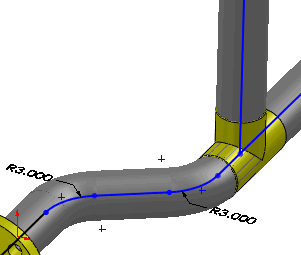

    Trubky se znovu spojí, kromě případu, kdy díl přemístíte mimo zarovnání. V takovém případě se zobrazí vodící čáry, viz

  4. Převeďte vodící čáry na trasu pomocí funkce Automatické trasování . Můžete také klepnout pravým tlačítkem myši na vodící čáru a vybrat Převést vodící čáry.
    Vodící čáry se převedou na trasu.

    Vodící čáry se objeví jen v relaci úprav, při níž dochází k přemísťování tvarovek.
