Sestava pevného šroubu bez funkce Plovoucí

Postup vyhodnocení scénáře nejhoršího případu, aniž by byl brán v úvahu plovoucí šroub:

  1. Otevřete sestavu pro vyhodnocení.
  2. Vytvořte studii TolAnalyst a přesměrujte k PropertyManager Výsledek .
  3. Pod položkou Parametry analýzy vymažte Plovoucí šrouby a čepy.
    V tomto případě je v položce Souhrnné informace analýzy je hodnota Min 48,5 a hodnota Max is 51,5, přičemž celkový rozsah je 3 mm.

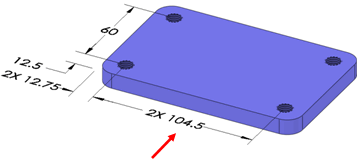

Aby bylo dosaženo minima nejhoršího případu, s ohledem na toleranci polohy 0,5 průměru závitové díry v horní desce, TolAnalyst nasimuluje základní kótu 105 mezi závitovými dírami na kótě 104.5.
Když TolAnalyst simuluje neprůchozí díry u nápravnic na jejich velikosti LMC 11,5, výsledná tolerance polohy bude 1,0, takže základní kóta 27,5 od základny B k dírám může být vypočítána na kótě 28.

Když se sestaví díly a není vybrána možnost Plovoucí šroub, TolAnalyst zarovná neprůchozí díly v nápravnicích soustředně s vrtanými dírami v horní desce, takže výsledné minimum nejhoršího případu bude 48,5.
