V dialogovém okně Rozšířený výběr součástí můžete nastavit možnost Flexibilní, Obálka nebo Vyloučit z kusovníku v nastavení Stav součásti. Z rozevírací nabídky Vybrat můžete pomocí možnosti Vybrat flexibilní podsestavu vybrat flexibilní podsestavy v modelu.
Výběr hodnoty pro stav součásti:
- Otevřete model.
- Na základním panelu nástrojů klikněte na rozevírací nabídku Vybrat
a klikněte na možnost Rozšířený výběr.

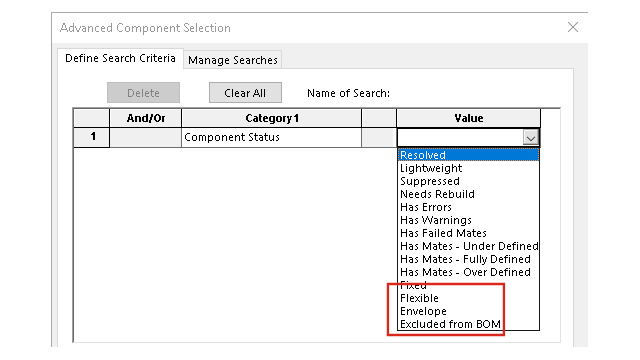

- V poli Kategorie1 vyberte možnost Stav součásti.
- Klikněte v poli Hodnota na šipku dolů.
Možnosti Flexibilní, Obálka a Vyloučit z kusovníku jsou k dispozici jako volby.
Výběr flexibilních podsestav:
- Otevřete model, který obsahuje flexibilní podsestavu.
- Na základním panelu nástrojů rozbalte rozevírací nabídku Vybrat a klikněte na možnost Vybrat flexibilní podsestavu.
Flexibilní podsestava je zvýrazněna ve stromu FeatureManager.
