Souhrn a zpráva

Prvky Přehled a Zpráva ve stromu PlasticsManager jsou nyní k dispozici samostatně. Dále došlo k několika vylepšením obou prvků Přehled a Zpráva.

  • Přehled si zobrazíte takto:

    Klikněte ve stromu PlasticsManager pravým tlačítkem na položku Výsledky a vyberte možnost Přehled.

  • Zprávu si zobrazíte takto:

    Klikněte ve stromu PlasticsManager pravým tlačítkem na položku Výsledky a vyberte možnost Zpráva.

Vylepšení prvku Přehled jsou následující:
  • Rychlý přístup ke klíčovým výsledkům.
  • Vylepšené uspořádání obsahu na záložce Model do třech částí:

    Charakteristiky studie

    Uvádí následující: název studie, proces vstřikování, počet vstřikovacích jednotek, postup analýzy (síť) a sekvenci simulace.

    Nastavení jednotky vstřikování

    Zobrazuje pro každou vstřikovací jednotku následující informace: polymerový materiál a jeho tavenina, forma, teplota přechodu a vyhazování.

    Fyzikální atributy

    Zobrazuje objem, hmotnost a celkové rozměry modelu.
  • Přídavek hmotnosti plastového dílu na konci dotlaku na záložce Dotlak.

Vylepšení prvku Zpráva jsou následující:
  • Aktualizace šablony zpráv ve formátu Microsoft Word. Šablony zpráv Klasická a Zjednodušená z předchozích verzí byly nahrazeny jedinou šablonou s modernějším vzhledem.

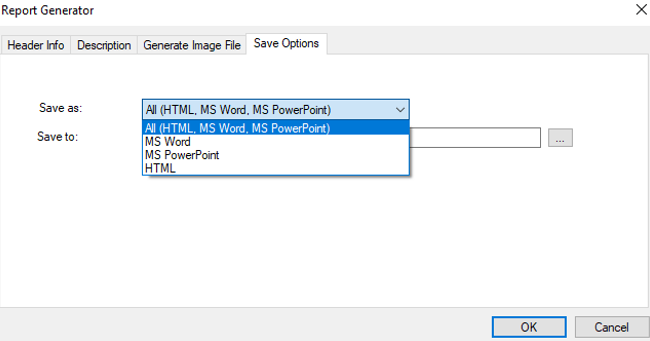

  • Pro ukládání zpráv jsou k dispozici i další formáty. Kromě formátu Microsoft Word můžete zprávu uložit ve formátu Microsoft PowerPoint nebo HTML. Ve výchozím nastavení Vše (HTML, MS Word, MS PowerPoint) je zpráva uložena ve všech třech formátech.
