PropertyManager Cible de référence

Attacher une cible de référence et un symbole associé à une face ou une arête du modèle.

Pour ouvrir le PropertyManager Cible de référence :

Cliquez sur Cible de référence (barre d'outils Annotation) ou sur Insertion > Annotations > Cible de référence.

Style

Définissez Style.

Paramètres

Symbole de la cible de référence. Sélectionnez le symbole de cible de référence :

Symbole de cible de référence
Symbole de cible de référence avec la taille de la surface à l'extérieur Crée une ligne d'attache à la bulle.
Pas de symbole de cible de référence
Mobile horizontalement Crée un symbole mobile qui s'affiche uniquement à gauche ou à droite du cercle.
Mobile de manière rotative Crée un symbole mobile qui pointe toujours vers la cible de référence.
Non mobile Désactive le symbole mobile.

Surface cible. Sélectionnez l'affichage de la surface cible:

Surface cible X (point)

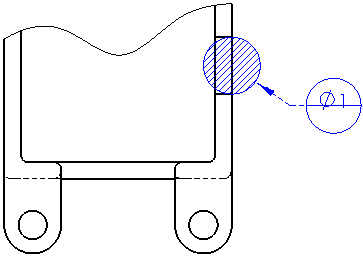

Surface cible circulaire Applique des hachures à la surface cible circulaire.
Surface cible rectangulaire Applique des hachures à la surface cible rectangulaire.
Ne pas afficher la surface cible
Taille de la surface cible Spécifiez la Largeur et la Hauteur (pour les rectangles) ou le Diamètre (pour les X et les cercles).

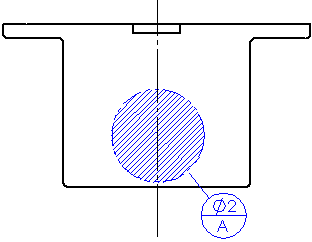

La valeur dans le premier champ (2) contrôle le diamètre du cercle délimitant la surface cible.

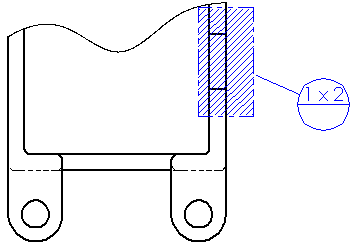

La valeur dans le premier champ (1) contrôle la largeur du rectangle. La valeur dans le deuxième champ (2) contrôle la hauteur.
Données de référence Spécifiez jusqu'à trois références (bulles). La donnée de référence apparaît dans la moitié inférieure de la bulle.

Ligne d'attache

Sélectionnez un style de ligne d'attache pour contrôler les brisures, la police et le style des flèches:

Ligne d'attache brisée continue
Ligne d'attache brisée en pointillés
Ligne d'attache droite continue
Ligne d'attache droite en pointillés
  Sélectionnez un Style de flèche


Calque

Dans les mises en plan avec des calques nommés, sélectionnez un calque.
