Spécifiez les propriétés des tables de révisions.
Pour ouvrir ce PropertyManager :
Cliquez sur Table de révisions
(barre d'outils Table) ou cliquez sur .
Modèle de table
Cliquez sur Parcourir à la recherche d'un modèle
pour choisir un modèle standard ou personnalisé. Cette option est uniquement disponible durant l'insertion de la table. Les modèles de tables de révisions fournis avec le logiciel ajoutent des colonnes au format par défaut. Ils se trouvent dans : dossier_d'installation
\lang\french. Le modèle standard (standard revision block.sldrevtbt) crée les colonnes ZONE, REV., DESCRIPTION, DATE et APPROUVE.
Position de la table
Le coin fixe contrôle la direction dans laquelle la table est agrandie lors de l'ajout de nouvelles colonnes ou lignes.
Réglez le Coin fixe sur:
|
En haut à gauche
|
Les nouvelles colonnes sont ajoutées à droite et les nouvelles lignes en dessous du point d'ancrage.
|
|
En haut à droite
|
Les nouvelles colonnes sont ajoutées à gauche et les nouvelles lignes au-dessous du point d'ancrage.
|
|
En bas à gauche
|
Les nouvelles colonnes sont ajoutées à droite et les nouvelles lignes au-dessus du point d'ancrage.
|
|
En bas à droite
|
Les nouvelles colonnes sont ajoutées à gauche et les nouvelles lignes au-dessus du point d'ancrage.
|
|
Attacher au point d'ancrage
|
Attache le coin spécifié à l'ancrage de la table.
|
L'option Coin fixe n'est pas disponible lorsque vous créez la table pour la première fois. Si la table est ancrée lors de sa création, le coin fixe est automatiquement sélectionné sur la feuille de mise en plan dans le quadrant le plus proche de l'ancrage de la table.
Symbole de révision
|
Formes
|
Sélectionnez une forme pour les symboles de révision.
|
|
|
Cercle
|
|
|
Triangle
|
|
|
Vif
|
|
|
Hexagone
|
|
|
Options du système
|
Activer le symbole lors de l'ajout d'une nouvelle révision
|
Vous permet de cliquer dans la zone graphique pour placer les symboles de révision lorsque vous ajoutez une révision à la table. Si vous désactivez cette option, vous pouvez sélectionner pour ajouter un symbole à une révision existante. |
Options
|
Mettre automatiquement à jour les cellules de zone
|
Sélectionnez cette option pour mettre à jour automatiquement des cellules de zone dans la table de révisions lorsque les symboles de révision sont placés ou déplacés dans la mise en plan. |
| |

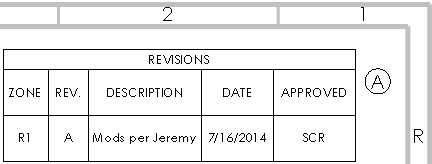

Symbole de révision situé dans la zone R1
|
| |

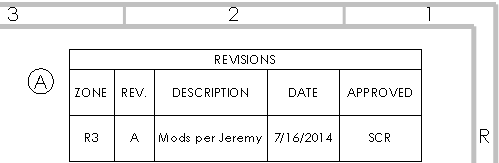

Le fait de déplacer le symbole de révision avec l'option Mettre automatiquement à jour les cellules de zone sélectionnée, met à jour vers la zone R3.
|
Bordure
| |
Utiliser les paramètres du document |
Utilise les options de bordure définies dans . |
 |
Bordure de la case |
Définit une épaisseur de ligne pour la bordure extérieure de la table. |
|
Bordure de la grille
|
Définit une épaisseur de ligne pour les lignes de grille internes de la table. |
Calque
Sélectionnez un type de calque dans la liste. La table prend la couleur du calque.
Format du texte
| Tout en majuscules |
Choisissez cette option pour spécifier que tous les caractères de la table doivent être en majuscule. |
