Le PropertyManager Valeur de DimXpert

Dans le PropertyManager Valeur de DimXpert Value, vous pouvez spécifier l'affichage des cotes et des tolérances.

Pour régler les valeurs de tolérance et de précision par défaut :

Cliquez sur Options > Propriétés du document > DimXpert.

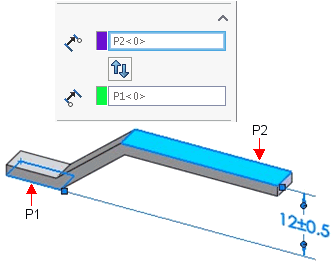

Fonctions de référence

Fonction de tolérance Le plan de dessus P2.
Pour les cotes de mesure, seule l'option Fonction de tolérance apparaît dans le PropertyManager.
Fonction d'origine Le plan de dessous P1.
Voir ASME Y14.5M -1994, paragraphe 2.6.1 ou ISO 129 pour plus d'informations concernant les fonctions d'origine et les fonctions avec tolérance.
Permuter les fonctions
  Exemples utilisant des Fonctions d'origine différentes :
Fonction d'origine = plan de dessous P1. Fonction d'origine = plan de dessus P2.
Le symbole d'origine, à l'endroit de la flèche, indique la fonction d'origine.
Remarquez les différents résultats de cotation.

Direction DimXpert

Cette option s'affiche lorsque vous créez une cote entre deux fonctions de type axe ou ligne. Les options X, Y et Z sont relatives au système de coordonnées de la pièce, et sont activées pour chaque axe de pièce perpendiculaire aux axes des fonctions. Voir
L'axe des fonctions se trouve le long de Z, ce qui active les options X et Y.
L'option normale N oriente la cote le long de la direction définie par la plus petite distance séparant les deux fonctions.
L'option définie par l'utilisateur U oriente la cote le long d'une direction parallèle à une arête ou normale à une face plane.

Dans cet exemple, la cote est orientée parallèlement à une arête.
Voir

Style

Style pour plus de détails.

Tolérance/Précision

  Modificateur de tolérance Applique des symboles basés sur les normes ISO 14405-1:2016 aux cotes et aux tolérances dans DimXpert.

Vous pouvez ajouter des symboles ou d'autres textes directement aux cotes ISO et à leurs tolérances.
  Valeur du texte associé Dans les textes associés aux types de perçages ayant des spécifications multiples, toutes les cotes sont listées individuellement. Cette fonctionnalité est valide pour les perçages simples avec profondeur, les perçages de type Chambrage, les perçages de type Fraisage, les cotes de rainure combinées et les chanfreins.
Type de tolérance Faites votre sélection dans la liste. Les sélections disponibles dépendent du type de cote.
Variation maximum
Variation minimum
  Montrer les parenthèses Insère des parenthèses autour de la valeur de tolérance.
Précision des unités Pour la valeur de la cote, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.
Tolérance/Précision Pour les valeurs de tolérance, sélectionnez le nombre de chiffres après le signe décimal.
Pour les alésages et les arbres :
Classification (Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement)). Lorsque vous sélectionnez Ajustement de l'alésage ou Ajustement de l'arbre ((ci-dessous), la liste relative à l'autre catégorie (Ajustement de l'alésage ou Ajustement de l'arbre) est filtrée sur la base de la classification.
Ajustement de l'alésage et les contacts Ajustement de l'arbre (Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement)). Faites vos sélections dans les listes ou saisissez le texte souhaité.
Les tolérances bilatérales (Variation maximum et Variation minimum) sont disponibles dans el type Ajustement avec tolérance ou Ajustement (tolérance uniquement) si vous spécifiez Ajustement de l'alésage ou Ajustement de l'arbre, mais pas les deux.
  Affichage de la tolérance d'ajustement Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement)). Sélectionnez l'un des éléments suivants :

Empilée avec affichage de la ligne

Empilée sans affichage de la ligne

Affichage linéaire

Valeur primaire

Cette option est en lecture seule. Elle affiche le nom et la valeur de la cote.

Texte de cotation

  Nombre d'occurrences Pour les répétitions, cette option affiche le nombre d'occurrences.
  Texte La cote apparaît automatiquement dans la case, représentée par <DIM>. Placez le pointeur n'importe où dans la case pour insérer un texte.
Les perçages utilisent le format spécifié dans le fichier txcalloutformat.txt. Pour plus d'informations, voir Cote de mesure DimXpert, Fichier de définition du format des symboles.
Pour certains types de cotes, un texte supplémentaire apparaît automatiquement. Ainsi, l'option Symbole pour le perçage affiche le diamètre et la profondeur du perçage (représenté par <MOD-DIAM><DIM><HOLE-DEPTH>xx) dans le cas d'un perçage de type Chambrage. Les Symboles pour le perçage des perçages créés à l'aide de l'Assistance pour le perçage affichent les informations fournies par celle-ci. Vous pouvez éditer le texte et insérer des variables à partir de la boîte de dialogue Variables de symbole .
Ajouter des parenthèses Les cotes pilotées (de référence) peuvent être affichées avec ou sans parenthèses. Par défaut, elles sont affichées avec des parenthèses.

Cote de contrôle
Centrer la cote Lorsque vous faites glisser un texte de cote entre les lignes de rappel, il est automatique attiré vers le centre.

Texte décalé Décale le texte de cote par rapport à la ligne de cote à l'aide d'une ligne d'attache.
  Justifier Vous pouvez justifier le texte horizontalement et, pour certaines normes, vous pouvez justifier la ligne d'attache verticalement.
  • Aligné à gauche , Centré , Aligné à droite
  • Aligné en haut , Aligné au milieu , Aligné en bas .
  Symboles Cliquez pour placer le pointeur à l'emplacement où vous voulez mettre un symbole. Cliquez sur l'icône d'un symbole ou sur Symboles supplémentaires pour accéder à la Bibliothèque de symboles.
Soyez prudent lorsque vous ajoutez des symboles aux cotes DimXpert car ces derniers peuvent modifier la définition de base des cotes et des tolérances.
  Tout en majuscules Affiche le texte en majuscules dans la zone graphique pour la cote ou le symbole pour le perçage sélectionné. Désactivez l'option pour revenir à la casse mixte.

Double cotation

Spécifie que la cote est affichée dans le système d'unités du document et dans les unités de double cotation Les deux unités sont spécifiées dans Outils > Options > Propriétés du document > Unités .

Précision des unités Pour la valeur de la cote, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.
Tolérance/Précision Pour les valeurs de tolérance, sélectionnez le nombre de chiffres après le signe décimal.
