Vous pouvez spécifier des paramètres d'habillage pour les nomenclatures au niveau du document. Disponible pour tous les types de document.
Pour ouvrir cette page :
Avec une mise en plan ou une nomenclature d'assemblage ouverte, cliquez sur Options
(barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis .
Norme d'habillage générale
Bordure
 |
Bordure de la case |
Définit une épaisseur de ligne pour la bordure extérieure de la table. |
|
Bordure de la grille |
Définit une épaisseur de ligne pour les lignes de grille internes de la table. |
Texte
|
Police
|
Cliquez pour modifier la police.
|
Afficher quantité nulle
Spécifie les informations à afficher dans la colonne Quantité lorsqu'un composant d'assemblage est absent d'une configuration.
Composant manquant
|
Garder la ligne pour le composant manquant
|

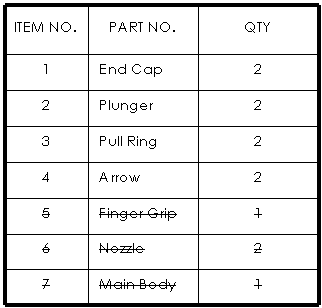

Répertorie les composants d'assemblage qui manquent dans une configuration. Sélectionnez Afficher avec le texte barré pour barrer la liste pour le composant manquant.  |
Couche
| Couche |
Sélectionnez un calque. Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
|
Vous devez sélectionner Selon la norme sous Calque (barre d'outils Calque) dans le document de vue de mise en plan pour appliquer ces paramètres de calque.
Zéros à gauche et zéros à droite
| Zéros à gauche |
|
Standard
|
Les zéros à gauche s'affichent conformément à la norme d'habillage générale. |
|
Montrer
|
Les zéros précédant le signe décimal sont affichés. |
|
Supprimer
|
Aucun zéro à gauche n'apparaît. |
|
| Zéros à droite |
| Supprimer uniquement sur zéro |
Les zéros à droite sont ajustés pour obtenir des valeurs métriques entières, selon les normes ANSI et ISO. |
| Afficher |
Les zéros à droite sont affichés conformément au nombre de décimales spécifié dans Unités. |
| Supprimer |
Aucun zéro à gauche n'apparaît. |
| Standard |
Les zéros à droite s'affichent conformément à la norme ASME Y14.5M-1994. |
|
En-têtes de colonne de quantité
Affiche ou masque le texte personnalisé et le nom de la configuration dans l'en-tête de la colonne de quantité. Définit les options propres à chaque type de nomenclature (Premier niveau uniquement, Pièces uniquement et En tabulation).
| Montrer le texte personnalisé dans l'en-tête de la nomenclature |
Remplace le texte par défaut de l'en-tête par le texte saisi dans la zone Texte personnalisé. Pour un en-tête vide, sélectionnez cette option et laissez la zone Texte personnalisé vide. |
| Montrer la configuration dans l'en-tête de la nomenclature |
Ajoute le nom de la configuration dans l'en-tête. |
Options
|
Limiter les nomenclatures de premier niveau uniquement à une configuration
|
Sélectionnez pour limiter les nomenclatures Premier niveau uniquement à une configuration. Lorsque vous modifiez la configuration dans la nomenclature, le label pour la colonne de quantité ne change pas.. |
|
Mise à jour automatique des nomenclatures
|
Sélectionnez afin de mettre à jour la nomenclature lorsque vous ajoutez ou supprimez des composants dans l'assemblage associé. |
Combiner les éléments de la liste des pièces soudées de même longueur avec des profils différents (comportement avant 2019)
|
Contrôle la manière dont les éléments de la liste des pièces soudées sont regroupés dans la nomenclature lorsque vous modifiez leurs longueurs pour qu'ils soient identiques. - Sélection: combine ces éléments de liste de pièces soudées de même longueur même s'ils ont différents profils. Il s'agit d'un comportement utilisé dans SOLIDWORKS 2018 et les versions antérieures.
- Désactivée: combine uniquement les éléments de liste de pièces soudées de même longueur avec des profils identiques. Les éléments de liste de pièces soudées avec différents profils demeurent séparés, même si leurs longueurs sont modifiées pour être identiques.
Activer ou désactiver cette option peut affecter le comportement des nomenclatures existantes dans le document actif si vous modifiez ensuite les longueurs des éléments de liste de pièces soudées.
|
