Génération automatique d'annotations DimXpert pour les assemblages d'attaches

Vous pouvez utiliser DimXpert pour annoter automatiquement un des deux composants d'un assemblage d'attache fixe ou flottant.

Le logiciel utilise les annotations du composant source pour créer les annotations sur le composant cible. Il utilise les formules d'attache fixe ou flottantes énoncées dans ASME Y14.5 pour calculer les tolérances.

Pour utiliser DimXpert afin d'annoter automatiquement un des deux composants d'un assemblage d'attache fixe ou flottant.

  1. Cliquez sur Outils > MBD Dimension > Coupler automatiquement la tolérance.

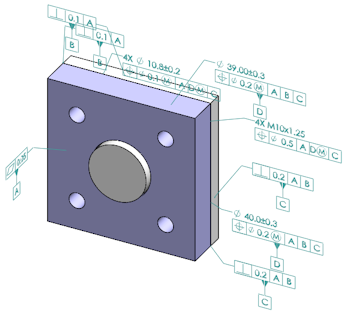

  2. Dans Source, sélectionnez le composant source (flèche rouge).
  3. Dans Cible, sélectionnez le composant cible (flèche noire).

  4. Cliquez sur .
