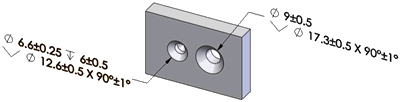

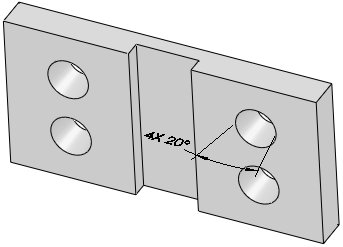

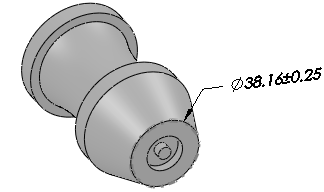

Fonctions prises en charge par l'outil Cote de mesure DimXpert Fonction Exemple et type de cote Bossage Diamètre Chanfrein Angle-distance Distance-distance DimXpert cote les chanfreins SOLIDWORKS au moyen de la méthode utilisée pour les définir. Les chanfreins reconnus par leur topologie sont cotés en tant que Distance-Distance. Cône Un ensemble de cônes externes ou internes doivent avoir le même angle inclus et se trouver sur un plan commun. Cylindre Rayon Fonction Exemple et type de cote Congé Rayon Cercle d'intersection Un cercle dérivé à l'intersection d'un cône et d'un plan. Le cône doit être perpendiculaire au plan et il ne peut pas être créé à partir d'une ellipse. Le cône et le plan peuvent être interrompus par un congé ou un chanfrein. Perçage de type Chambrage Diamètre et profondeur du perçage (lorsqu'il est borgne) Diamètre et profondeur de chambrage Perçage de type Fraisage Diamètre et profondeur du perçage (lorsqu'il est borgne) Diamètre et angle de fraisage Fonction Exemple et type de cote Perçage simple Diamètre et profondeur (lorsque le perçage est borgne), ou désignation du filetage et profondeur (lorsque le perçage est borgne) Encoche Longueur, largeur et profondeur (lorsque le perçage est borgne) Spécifiez le type de cote dans la boîte de dialogue Options DimXpert. Largeur Largeur Fonction Exemple et type de cote Sphère Sujet parentCote de mesure DimXpert Utilisation de l'outil Cote de mesure DimXpert
