Exemples de gestion des coins complexes

Cette rubrique présente des exemples de coins complexes ayant différents ordres d'ajustement.

Dans les exemples suivants, les numéros sur les éléments représentent les ordres d'ajustement :

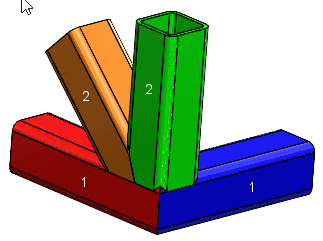

  • Ordre d'ajustement=1
  • Ordre d'ajustement=1
  • Ordre d'ajustement=2
  • Ordre d'ajustement=2

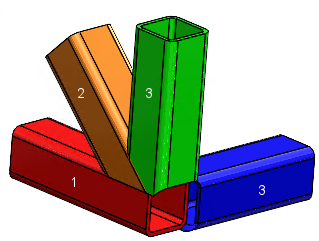

  • Ordre d'ajustement=1
  • Ordre d'ajustement=2
  • Ordre d'ajustement=2
  • Ordre d'ajustement=3

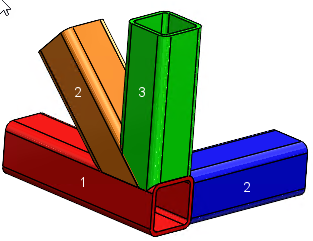

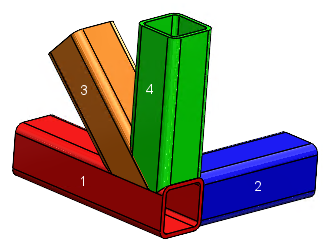

  • Ordre d'ajustement=1
  • Ordre d'ajustement=2
  • Ordre d'ajustement=3
  • Ordre d'ajustement=4
  • Ordre d'ajustement=1
  • Ordre d'ajustement=2
  • Ordre d'ajustement=3
  • Ordre d'ajustement=3

Elément du groupe Eléments d'outil d'ajustement

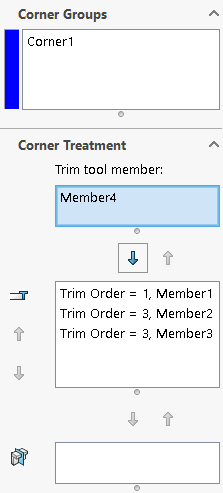

Dans le PropertyManager Coin complexe, lorsque vous déplacez un élément du groupe Ajustement du corps vers le groupe Elément d'outil d'ajustement, les éléments restants sont ajustés. L'ajustement est basé sur :

  • les ordres d'ajustement des éléments restants ;
  • la position de l'élément qui est déplacé vers le groupe Elément d'outil d'ajustement.

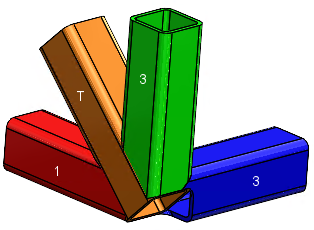

Dans l'exemple suivant, « T » représente l'élément 4 déplacé vers le groupe Elément d'outil d'ajustement.

Elément du groupe Outil plan

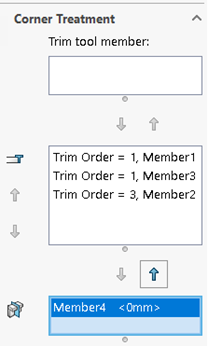

Dans le PropertyManager Coin complexe, lorsque vous déplacez un élément vers le groupe Outil plan, l'élément déplacé est ajusté. L'ajustement est basé sur les ordres d'ajustement et les positions des éléments en contact avec l'élément déplacé.

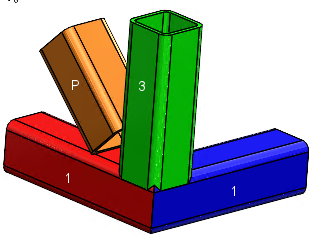

Dans l'exemple suivant, « P » représente l'élément 4 déplacé vers le groupe Outil plan.
