Utilisez le menu contextuel pour modifier l'orientation des cotes.
Cliquez à l'aide du bouton droit de la souris sur la cote, sélectionnez Sélectionner une vue d'annotation, puis choisissez une nouvelle vue dans le menu contextuel.
Options:
- Une vue d'annotation spécifiée.
- Objets non affectés. Voir Annotations 3D.
- Par sélection pour les tolérances géométriques attachées à des surfaces planes ou non planes). Le PropertyManager Orienter l'annotation apparaît. Choisissez un plan ou une face plane et cliquez sur
.

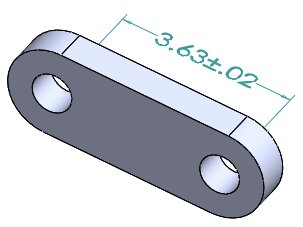

Dans cet exemple, vous sélectionnez
Face à partir du menu contextuel pour placer la cote sur la vue d'annotation de Face.
Vous devez être en mesure d'orienter la cote parallèlement au plan approprié.
Vous pouvez aussi utiliser Editer la vue d'annotation pour déplacer les annotations à partir de différents plans et orientations vers une vue d'annotation unique.
