Contrôle de décalques et de scènes par états d'affichage

Vous pouvez définir des états d'affichage pour utiliser différentes occurrences des décalques et des scènes.

Vous pouvez également configurer les sources de lumière pour tous les types de lumière, y compris le rayonnement solaire. Cette fonction nécessite PhotoView 360.

Pour contrôler les décalques et les scènes par états d'affichage :

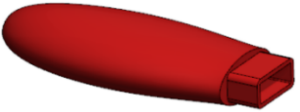

  1. Ouvrez un assemblage, puis, dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur un composant et cliquez sur Ouvrir la pièce .

  2. Ajoutez et personnalisez un état d'affichage :
    1. Cliquez sur en haut de l'arbre de création FeatureManager.
      Le volet d'affichage s'affiche.

    2. A l'aide du bouton droit, cliquez dans le volet d'affichage, puis cliquez sur Ajouter un état d'affichage .
    3. Entrez un nom.
    4. Sélectionnez l'onglet du DisplayManager.
    5. Cliquez sur Afficher les décalques et cliquez sur Ouvrir la bibliothèque de décalques.
    6. Dans le volet des tâches, faites glisser le décalque Code-barre vers la pièce.
      Lorsque vous faites glisser le décalque et que vous le placez sur votre composant, un manipulateur apparaît au-dessus du décalque. Vous pouvez changer la direction et l'alignement du décalque à l'aide du manipulateur.
    7. Dans le PropertyManager Décalques, sous Etats d'affichage, sélectionnez Cet état d'affichage et cliquez sur .
    8. Dans la zone graphique, cliquez à l'aide du bouton droit et cliquez sur Editer la scène .
    9. Dans le volet des tâches, cliquez sur Scènes de présentation et faites glisser la scène Cuisine avec arrière-plan vers la zone graphique.
    10. Cliquez sur .

  3. Ajoutez un état d'affichage supplémentaire.
    1. A l'aide du bouton droit, cliquez dans le volet d'affichage, puis cliquez sur Ajouter un état d'affichage .
    2. Entrez un nom.
    3. Dans le DisplayManager, cliquez à l'aide du bouton droit de la souris sur l'état d'affichage, puis cliquez sur Supprimer.
    4. Dans le PropertyManager Décalques, cliquez sur Ouvrir la bibliothèque de décalques.

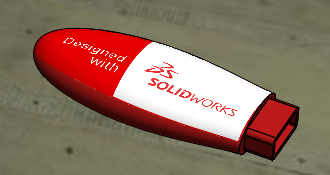

    5. Dans le volet des tâches, faites glisser le décalque Conçu avec SOLIDWORKS vers la pièce.
    6. Dans le PropertyManager Décalques, sous Etats d'affichage, sélectionnez Cet état d'affichage et cliquez sur .
    7. Dans la zone graphique, cliquez à l'aide du bouton droit et cliquez sur Editer la scène .
    8. Dans le volet des tâches, cliquez sur Scènes de présentation et faites glisser la scène Usine avec arrière-plan vers la zone graphique.
    9. Cliquez sur .
  4. Dans l'onglet ConfigurationManager, sous Etats d'affichage, double-cliquez sur un état d'affichage pour l'activer.
  5. Dans le CommandManager Outils de rendu, cliquez sur Etats d'affichage cibles .
    La boîte de dialogue Etat d'affichage cible s'affiche.
    Lorsque vous passez d'un état d'affichage à un autre, l'état d'affichage actif est sélectionné dans la boîte de dialogue Etat d'affichage cible. Ceci est utile pour supprimer ou personnaliser les décalques et les scènes dans l'état d'affichage actif.
