Vous pouvez créer plusieurs cotes angulaires demi et entièrement symétriques sans sélectionner à chaque fois la ligne de construction.
Ce type de cotation est utile lorsque vous créez des esquisses pour une géométrie de révolution qui nécessite plusieurs cotes angulaires ou pour l'affichage d'une cote angulaire complète.
|

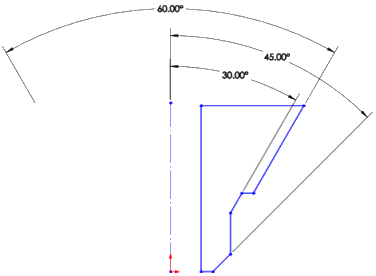

| Cotes d'angle demi et entièrement complètes multiples |
Pour créer une cote angulaire symétrique :
- Dans une esquisse avec une ligne de construction et des lignes ou points, cliquez sur Cotation intelligente
(barre d'outils Cotes/Relations) ou sur .
- Sélectionnez la ligne de construction et une ligne non parallèle.
- Pour créer une demi-cote d'angle, déplacez le pointeur vers l'emplacement souhaité. Pour créer une cote d'angle complète, appuyez sur la touche Maj et maintenez-la enfoncée.
Le pointeur change pour indiquer que vous pouvez placer plusieurs cotes angulaires en utilisant la ligne de construction.
