Exemple d'ajout d'un composant flexible

Dans cet exemple, vous ajoutez un composant ressort à un modèle.

1. Ouvrez un modèle et insérez un composant ressort.



2. Créez une contrainte coïncidente entre le modèle et le composant ressort.



3. Cliquez sur Affichage > Cacher/Montrer > Axes .

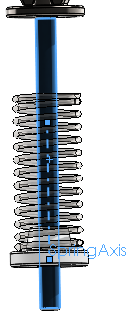

4. Créez une contrainte coaxiale entre l'axe central du composant ressort et l'arbre cylindrique du modèle.

5. Cliquez sur .
6. Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le composant ressort et cliquez sur Rendre la pièce flexible dans le menu contextuel.
   Dans la zone graphique, un aperçu de l'entité de référence non attachée s'affiche.


7. Pour rattacher l'entité de référence, cliquez sur une face planaire sur le modèle.

8. Cliquez sur .
   Dans la zone graphique, vous pouvez monter et descendre le modèle.
