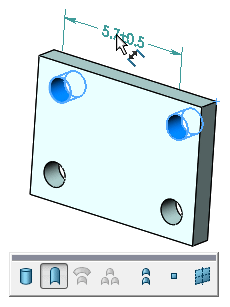

Utilisation de l'outil Cote de positionnement DimXpert Pour utiliser l'outil Cote de positionnement DimXpert: Cliquez sur Cote de positionnement (barre d'outils MBD Dimension) ou sur Outils > MBD Dimension > Cote de positionnement. Sélectionnez la face de la fonction d'origine. La sélection d'arêtes est prise en charge uniquement lorsque vous créez une cote entre deux plans. Le sélecteur de fonctions s'affiche dans la zone graphique avec Perçage sélectionné. Vous pouvez sélectionner un type de fonction différent. Cliquez sur la face de la fonction de tolérance. Le sélecteur de fonctions reste affiché avec un type de fonction par défaut sélectionné pour la fonction de tolérance. Vous pouvez sélectionner un type de fonction différent. La cote de positionnement est prête à être placée. Cliquez pour placer la cote. Le PropertyManager DimXpert apparaît. Les fonctions de perçage sélectionnées sont répertoriées en tant que Fonction d'origine et Fonction de tolérance sous Fonctions de référence. Vous pouvez cliquer sur Permuter les fonctions pour inverser les fonctions. En général, vous pouvez attacher des cotes à n'importe quelle arête de la fonction. Sélectionnez la cote et utilisez sa poignée de glissement pour la repositionner. Définissez les options restantes dans le PropertyManager et cliquez sur . DimXpertManager met à jour les données relatives au type de fonction et de cote. Sujet parentOutil Cote de positionnement DimXpert Utilisation de la sélection d'arêtes pour placer une cote de positionnement entre des plans
