Analyse de la déviation

L'outil Analyse de la déviation est un outil de diagnostic permettant de calculer l'angle entre des faces. Vous pouvez sélectionner une arête simple ou une série d'arêtes. Il peut s'agir des arêtes entre les faces d'une surface ou de n'importe quelle arête sur un volume.

L'analyse est basée sur le nombre de points d'exemple sélectionnés sur les arêtes. Vous pouvez utiliser cet outil pour examiner ou anticiper les éventuels problèmes dans des opérations, telles que:
Moules Utilisez cet outil conjointement avec l'outil Analyse de la dépouille pour examiner les problèmes de conception de moule le long de la ligne de séparation.

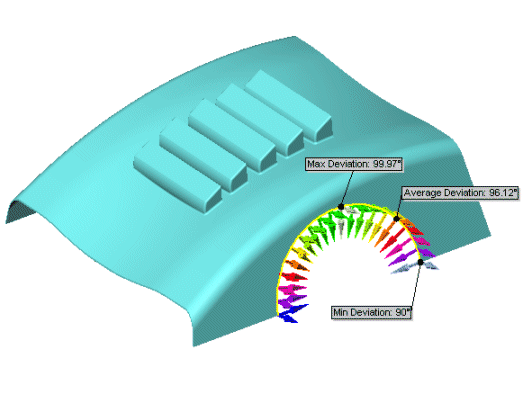

Analyse de la déviation le long des arêtes d'une pièce créée à l'aide d'un moule
Congés Identifiez les problèmes potentiels le long de faces tangentes lorsqu'une opération de congé échoue.

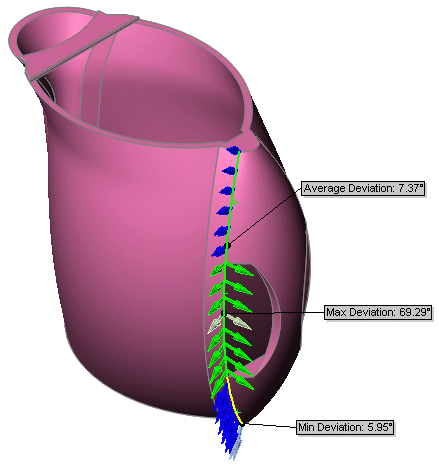

Balayage avec des arêtes à arrondir
Conditions de tangence Vérifiez les arêtes lors de lissages, balayages ou remplissages de surface pour vous assurer que les conditions de tangence sont remplies.
Déviation maximale Identifiez les zones posant problème le long des arêtes de balayages, lissages ou remplissages de surface, là où la déviation est maximale.

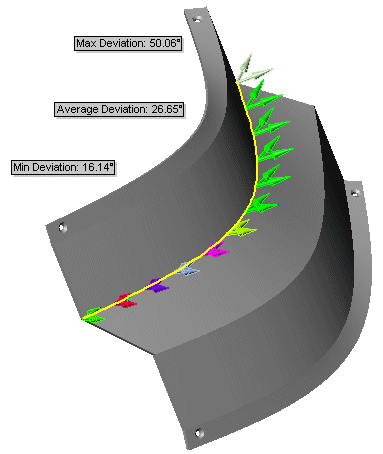

Analyse de la déviation le long de l'arête d'un lissage utilisant des esquisses 3D
Vous pouvez modifier les résultats après avoir utilisé l'outil Analyse de la déviation en contrôlant les entités appropriées dans le modèle. Par exemple, lors de l'examen d'une arête le long d'une surface remplie, les résultats de l'analyse de la déviation varient en fonction des éléments suivants :
Contrôle de la courbure Sélectionnez de contact ou tangente. Normalement, l'option tangente produit une déviation plus faible entre des faces adjacentes.
Optimiser la surface Utilisez le raccord standard ou, dans le cas de surfaces à deux, trois ou quatre côtés, appliquez l'option Optimiser la surface pour appliquer le raccord simplifié le plus adapté.
