Vous pouvez appliquer des vues d'annotations à des cotes et d'autres annotations directement à partir de la zone graphique.

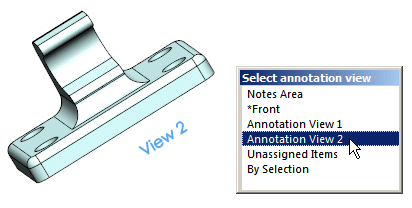

Vous pouvez affecter et réaffecter une vue d'annotation d'une cote ou d'une annotation dans les pièces et les assemblages avec une boîte de dialogue à l'écran dans la zone graphique.
Pour affecter une vue d'annotation lors de la création d'une annotation :
- Appuyez sur ` (apostrophe arrière, sur la touche Tilde ~) après avoir sélectionné la géométrie ou avant de placer l'annotation.
Pour réaffecter une vue d'annotation :
- Cliquez à l'aide du bouton droit de la souris sur l'annotation, puis cliquez sur Sélectionner une vue d'annotation ou appuyez sur ` (apostrophe arrière).
Les touches peuvent varier selon la langue des claviers. Par exemple, si vous utilisez un clavier japonais, appuyez sur la touche @, au lieu de ` (apostrophe arrière, ou touche tilde ~).
Zone des notes sélectionnée |
Vue d'annotation 2 sélectionnée |
Haut sélectionné |
