Vous pouvez personnaliser le fichier de tolérance générale utilisé dans DimXpert pour vous conformer à vos exigences de conception spécifiques.
Pour personnaliser le fichier de tolérance générale :
- Dans le dossier spécifié dans , utilisez Microsoft Excel pour ouvrir le fichier general tolerances.xlsx.
Le fichier contient les sections suivantes :
| Linéaire |
Spécifie les plages et les tolérances pour les cotes linéaires. |
| Arête cassée |
Spécifie les plages et les tolérances pour les cotes des chanfreins et des congés. |
| Cotes angulaires |
Spécifie les plages et les tolérances pour les cotes angulaires. |
| Unités |
Spécifie l'unité de mesure des valeurs linéaires et angulaires dans la table. |
- Sous Unités, définissez les unités de mesure des valeurs dans la table.
Si vous utilisez le fichier de tolérance générale dans un modèle contenant différentes unités, les valeurs sont automatiquement converties pour correspondre aux unités du modèle.
- Personnalisez des valeurs dans un fichier.
Par exemple:

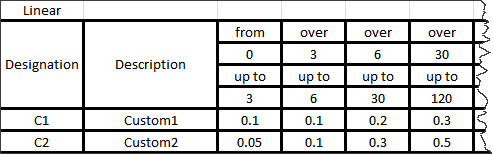

- Pour modifier Custom1 dans les cotes linéaires, localisez la section Linéaire .
- Changez les valeurs dans la ligne Custom1.
Par exemple, pour changer la tolérance de 0,2 à 0,3 pour les cotes linéaires qui sont dans la plage au-delà de 6 et jusqu'à 30, vous modifiez la valeur
Custom1 correspondante de 0,2 à 0,3.
La mise en forme du fichier de tolérance générale doit être maintenue. Si vous modifiez la mise en forme, le fichier n'est pas considéré comme valable et les valeurs par défaut sont utilisées. Par exemple, vous ne pouvez pas réorganiser les cellules ou les laisser en blanc.
- Enregistrez le fichier Microsoft Excel.
Vous devez charger le fichier de tolérance générale chaque fois que vous mettez à jour les valeurs qu'il contient ou que vous modifiez son emplacement.
- Pour charger le fichier :
- Cliquez sur .
- Sous Tolérance générale, sélectionnez une classe personnalisée pour la Classe de tolérance.
- Cliquez sur Personnalisation du chargement, puis cliquez sur OK pour confirmer votre sélection.
