Coupe de corps BREP de maillage à l'aide d'entités planaires

Pour couper des corps BREP de maillage à l'aide d'entités planaires :

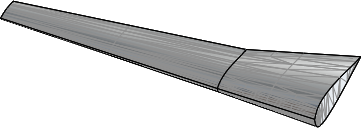

  1. Ouvrez le modèle d'un corps BREP de maillage.
  2. Cliquez sur Insertion > Découpe .

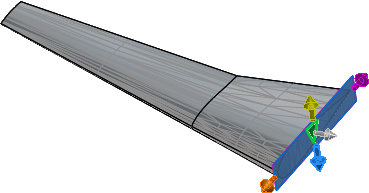

  3. Sélectionnez une facette dans le centre de la face plane.
  4. Dans le PropertyManager, spécifiez les options et cliquez sur .

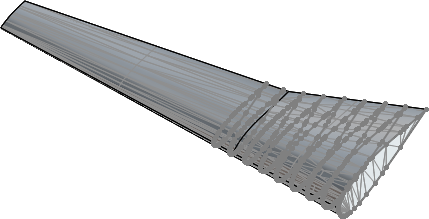

    Le logiciel crée les segments de ligne où il y a des intersections de maillage.
    Un dossier slice1 apparaît dans l'arbre de création FeatureManager. Il stocke les plans et les esquisses.
