La commande Aligner les composants fonctionne sur le même principe que l'insertion d'un bornier.
Vous pouvez accéder à
Aligner les composants depuis :
- Menu SOLIDWORKS Electrical 3D : Aligner les composants
.
- Dans le menu, cliquez sur .

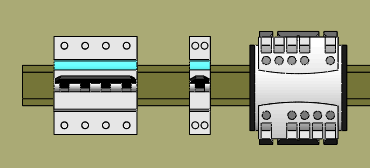

Cet outil permet d'aligner et de centrer les composants sur un rail, et définit l'espace entre eux.
Le panneau ancrable se met à jour pour afficher les diverses options.
Sélectionner les composants à aligner
- Dans la zone graphique, sélectionnez les composants à aligner dans l'ordre souhaité.
- Sélectionnez un alignement.
Espacement correspond à la valeur de jeu qui sépare les composants.
Composants sans faces définies
Liste des composants non valides. Répertorie les composants sans faces définies sélectionnés pour l'alignement. Ces composants ne seront pas alignés.
