Les fichiers permettant l'implantation du matériel sont générés automatiquement par SOLIDWORKS Electrical.
Pour générer de nouveaux fichiers, dans la barre d'outils de SOLIDWORKS Electrical, procédez de l'une des manières suivantes :
- Dans le menu, cliquez sur
.
- Cliquez à l'aide du bouton droit de la souris sur un projet, puis sélectionnez .
Pour utiliser un assemblage existant, cliquez sur Sélectionner un fichier existant et sélectionnez le fichier souhaité sur votre poste de travail. Ce fichier est considéré comme le fichier de raccourci.

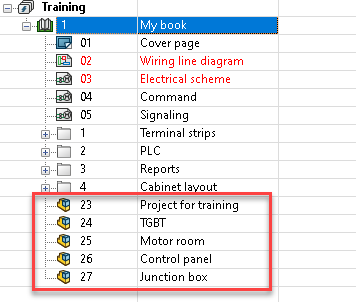

Les fichiers sont ajoutés automatiquement aux pages du projet électrique.
Cliquez deux fois sur un fichier pour l'ouvrir dans la zone graphique (ou cliquez à l'aide du bouton droit de la souris sur le fichier, puis cliquez sur Ouvrir).
