Was stimmt nicht?

Zu den häufig vorkommenden Fehlern beim Neuaufbau gehören:

• Freistehende Bemaßungen oder Beziehungen. Bemaßungen oder Beziehungen zu einem Element, das nicht mehr existiert.
• Features, die nicht neu aufgebaut werden können, wie beispielsweise eine zu große Verrundung.

Anhand der Symbole im FeatureManager, in den Breadcrumbs oder im Grafikbereich können Sie Neuaufbaufehler und Warnungen erkennen:

Symbol	Beschreibung
	Zeigt einen Fehler beim Modell ein. Das Symbol befindet sich auf dem Dokumentnamen oben im FeatureManager und auf dem Feature, bei dem der Fehler vorliegt ist. Der Text des Teils oder Features wird in Rot angezeigt.
	Zeigt einen Fehler bei einem Feature an. Dieses Symbol befindet sich auf dem Feature-Namen im FeatureManager. Der Text des Features wird in Rot angezeigt.
	Zeigt eine Warnung unterhalb des angezeigten Knotens an. Dieses Symbol befindet sich auf dem Dokumentnamen oben im FeatureManager und im FeatureManager auf dem Eltern-Feature, bei dessen Kind-Feature der Fehler vorliegt ist. Der Text des Features wird in Grün angezeigt.
	Ein Warnhinweis in Bezug auf ein Feature oder eine Skizze. Dieses Symbol befindet sich im FeatureManager auf dem Feature, bei dem der Fehler vorliegt. Der Text des Features oder der Skizze wird in Grün angezeigt.

Wenn in einem Dokument oder Feature sowohl ein Fehler als auch eine Warnung angezeigt werden, wird das Symbol angezeigt.

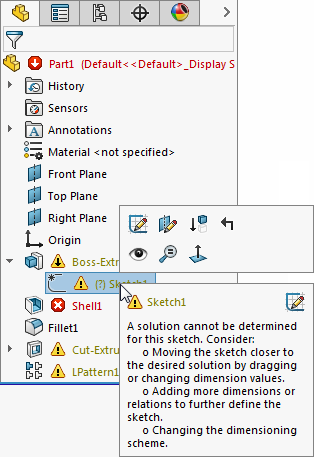

Um ein kontextbezogenes Feld Was stimmt nicht anzuzeigen, wählen Sie im FeatureManager, in den Breadcrumbs oder im Grafikbereich einen Fehler oder eine Warnung aus. Das Feld enthält eine Beschreibung des Problems und Vorschläge zur Korrektur. Es werden Links zu Feature bearbeiten oder Skizze bearbeiten angezeigt. Je nach Situation werden auch Links zur Vorschau und Hilfe zur Verfügung gestellt.

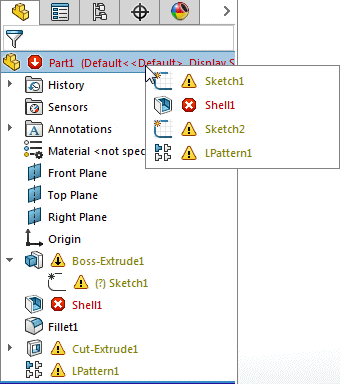

Um eine Liste aller Fehler und Warnungen anzuzeigen, klicken Sie mit der linken Maustaste auf die obersten Knoten im FeatureManager. Klicken Sie auf ein Element in der Liste, um das Element im FeatureManager auszuwählen.

So prüfen Sie Fehler oder Warnungen mit dem Dialogfeld Was stimmt nicht?:

Klicken Sie mit der rechten Maustaste auf den Skizzen-, Feature-, Teil- oder Baugruppennamen und wählen Sie Was stimmt nicht? aus.

Das Dialogfeld enthält Spalten mit folgenden Elementen:

Typisch	Fehler oder Warnung .
Feature	Der Name des Features und sein Symbol im FeatureManager.
Vorschau	Wenn das Symbol Vorschau in der Spalte angezeigt wird, klicken Sie auf das Symbol, um das entsprechende Feature im Grafikbereich hervorzuheben.
Hilfe	Wenn das Symbol Hilfe in der Spalte angezeigt wird, klicken Sie auf das Symbol, um auf ein Hilfethema mit weiteren Informationen über den Fehler oder das Feature zuzugreifen.
Beschreibung	Eine Beschreibung des Fehlers oder Warnhinweises.

Klicken Sie auf die Spaltentitel, um die Meldungen neu anzuordnen.

Das Dialogfeld enthält die folgenden Kontrollkästchen:
