Ein Abziehbild ist ein 2D-Bild, das auf ein Modell angewendet wird. Sie können Abziehbilder zur Anbringung von Warnungen oder Instruktionen an Modellen verwenden. Sie können die Abziehbilder auch zur Erstellung von Modelldetails verwenden, die Sie mit einem Bild anstatt mit der Modellgeometrie darstellen können, wie z. B. eine Motorhaube oder einen Bilderrahmen.
Sie können Abziehbilder in SOLIDWORKS ansehen und anwenden.
 |
| Modell eines Autos |
 |

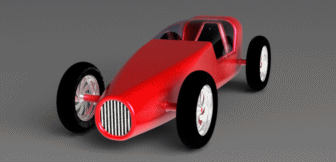

| Modell eines Autos mit einem Abziehbild, das die Motorhaube darstellt |
Für Abziehbilder wird standardmäßig ein Beleuchtungsschema verwendet, das sich vom Schema für das Erscheinungsbild unter dem Abziehbild unterscheidet. Um das Beleuchtungsschema für das Erscheinungsbild zu verwenden, wählen Sie im PropertyManager Abziehbilder auf der Registerkarte Beleuchtung die Option Darunterliegendes Erscheinungsbild verwenden.
