Bei einseitigen Schweißnähten wird eine lokale Exzentrizität berücksichtigt, wenn eine Zugkraft senkrecht zur Längenachse der Schweißnaht übertragen wird. In diesem Fall produziert die Zugkraft ein Biegemoment an der Schweißnahtverengung.

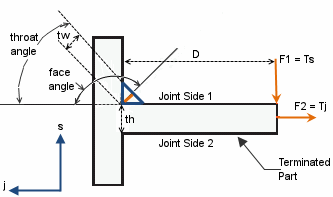

| Freikörperdiagramm an Schweißnahtverengung |
|---|
|
|
|
Gesamt-Biegemoment an der Schweißnahtverengung aufgrund von Asymmetrie der Gelenksbelastung:
Mw = F1 x D
M = Mw-Tj x (th +tw sin(Winkel))/2
|
|
Siehe auch Definitionen von Kantenschweißnähten bezüglich einer Erklärung von Schweißnahtbegriffen.
