Mit der Option Rotations-Ausrichtung wird die 0-Grad-Referenzausrichtung für eine Fläche einer Schale um 90 Grad (um den blauen Triadenpfeil) gedreht. Die Option ähnelt der Option Drehen 0º Referenz, wird aber auf einzelne Flächen einer Schale angewendet.
Eine Beschreibung der Pfeile und ihrer Bedeutung finden Sie unter Lagenwinkel.
|
|
Rotations-Ausrichtung ist für die Fläche deaktiviert. |
|
|
Rotations-Ausrichtung ist für die Fläche aktiviert.
|

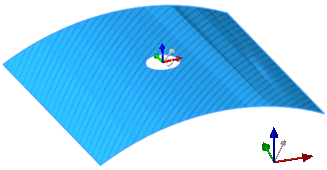

Für die oben abgebildete Schalenfläche werden die Streifen im umgekehrten Uhrzeigersinn um 90 Grad um die Achsennormale zur Ebene (blauer Pfeil) gedreht. Im Ergebnis entspricht der 60-Grad-Lagenwinkel (gelber Pfeil) bei Auswahl Rotations-Ausrichtung einem Lagenwinkel von -30 Grad vor der Drehung.
