PropertyManager „Flach dargestellte Leitung bearbeiten“ – Produktionsstil

Sie können den Mittelpunkt der flach dargestellten Leitung verschieben und eine flach dargestellte Leitung im Produktionsstil bearbeiten.

So öffnen Sie den PropertyManager Flach dargestellte Leitung bearbeiten:

Klicken Sie mit der rechten Maustaste im FeatureManager auf eine flach dargestellte Leitung im Produktionsstil, und wählen Sie Flach dargestellte Leitung bearbeiten aus.

Auswahl der Leitungssegmente

Wählen Sie die Elemente (Linien, Splines oder Bögen) der flach dargestellten Leitung aus, die Sie bearbeiten möchten.

Werkzeuge bearbeiten

Die dann verfügbaren Bearbeitungswerkzeuge hängen von der Art der ausgewählten Elemente ab.

Eine Kontextsymbolleiste zeigt Optionen zur Durchführung von Operationen an der flach dargestellten Leitung an.

Formbrett zentrieren Ändert die Position von Mittelpunkt der flach dargestellten Leitung zwischen zwei Punkten im Leitungsskizzensegment.
Gerade biegen Begradigt den ausgewählten Spline oder das ausgewählte Bogensegment auf einen angegebenen Gradwert. Die Software hebt im Grafikbereich das Leitungssegment hervor, das Sie begradigen möchten.
Richtung umkehren   Kehrt die Richtung um, in der Sie die Begradigung anwenden.
Auf ganzes Leitungssegment anwenden   Begradigt alle Zweige des Leitungssegments.

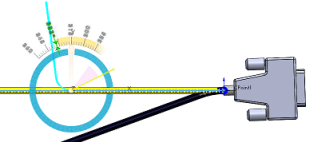

Biegung hinzufügen Gibt die Position (in Prozent), den Radius und den Biegewinkel eines ausgewählten Segments an. Sie können eine Biegung mit der Triade oder dem PropertyManager hinzufügen.
Winkel anpassen Gibt den Winkel einer ausgewählten Linie oder eines ausgewählten Bogensegments an. Sie können den Winkel mit der Triade oder dem PropertyManager vergrößern.
Horizontal \ Vertikal kippen Kippt jedes Leitungssegment horizontal oder vertikal in Bezug auf den Mittelpunkt der flach dargestellten Leitung.
Fanout anpassen Bearbeitet und positioniert Fanout-Segmente.
Winkel über X-Achse anpassen   Passt den Winkel einer Linie oder eines Bogens von der X-Achse aus an.
Horizontal Bei einem Winkel wird das ausgewählte Segment horizontal dargestellt.
Vertikal Bei einem Winkel wird das ausgewählte Segment vertikal dargestellt.
Prozentsatz der Positionsbearbeitung Gibt die Bearbeitungsposition der ausgewählten Linie oder des Bogensegments an.
Sie können die Bearbeitungsposition entlang des Segments im Grafikbereich ziehen.
Radius Gibt den Radius des ausgewählten Segments an.
Biegewinkel Gibt den Biegewinkel an, den das ausgewählte Segment mit der Horizontalen bildet.
Winkel Gibt den Winkel an, den das ausgewählte Segment mit der Horizontalen bildet.
Übernehmen   Wendet die Bearbeitung auf das ausgewählte Segment an.
Bei Verwendung der Bearbeitungswerkzeuge wird die Bearbeitung im Grafikbereich durch eine rote Linie angezeigt.

Auswahl des Verbindungsstücks

Wählen Sie das Verbindungsstück der flach dargestellten Leitung aus, das Sie bearbeiten möchten.

Zu bearbeitendes Element

Aktuellen Z-Offset nach Abwicklung beibehalten   Wählen Sie diese Option aus, um den Versatz zwischen dem Verbindungsstück und dem Fanout beizubehalten. Sie ist nur für Verbindungsstücke verfügbar, die ihre 3D-Ausrichtung beibehalten.
Flächenauswahl   Wählen Sie die Flächen des Verbindungsstücks und die Ebenen aus, um das Verbindungsstück so auszurichten, dass es parallel zu den ausgewählten Ebenen ist.
Übernehmen   Wendet die Bearbeitung auf das ausgewählte Verbindungsstück an.

Formbrettkantenposition

X-Koordinate Gibt die X-Koordinate des Mittelpunkts der Formbrettbegrenzung an.
Y-Koordinate Gibt die Y-Koordinate des Mittelpunkts der Formbrettbegrenzung an.
