Bauteile ausrichten

Bauteile ausrichten funktioniert im Prinzip ähnlich wie das Einfügen einer Klemmenleiste.

Zum Aufrufen des Befehls Bauteile ausrichten sind folgende Möglichkeiten verfügbar:
  • SOLIDWORKS Electrical 3D Menü: Bauteile ausrichten .
  • Klicken Sie im Menü auf Extras > SOLIDWORKS Electrical > Bauteile ausrichten .

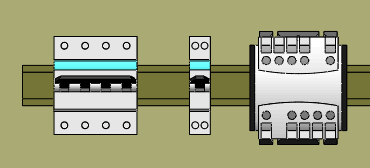

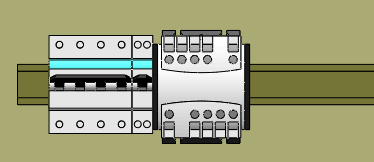

Mit diesem Tool können Sie Bauteile auf einer Schiene ausrichten und zentrieren und den Abstand zwischen ihnen definieren.

Das andockbare Fenster wird mit verschiedenen Optionen aktualisiert.

Auszurichtende Bauteile auswählen

  1. Wählen Sie im Grafikbereich die Bauteile aus, die in der Reihenfolge ausgerichtet werden sollen, in der Sie sie platzieren möchten.
  2. Wählen Sie eine Ausrichtung aus.

    Abstand ist der Sicherheitsbereichswert, der die Bauteile trennt.

Bauteile ohne definierte Flächen

Liste der ungültigen Bauteile. Führt die für die Ausrichtung ausgewählten Bauteile ohne definierte Seiten auf. Diese Bauteile werden nicht ausgerichtet.
