Automatische SOLIDWORKS Dateierzeugung

Die Dateien, in die Sie Ihre Materialien einfügen können, werden von SOLIDWORKS Electrical automatisch erstellt.

Um die neuen Dateien zu erstellen, führen Sie in der SOLIDWORKS Electrical Symbolleiste einen der folgenden Schritte aus:

  • Klicken Sie im Menü auf Extras > SOLIDWORKS Electrical > Verarbeiten > SOLIDWORKS Baugruppe .
  • Klicken Sie mit der rechten Maustaste auf ein Projekt und wählen Sie Verarbeiten > SOLIDWORKS Baugruppe aus.

Um eine bestehende Baugruppe zu verwenden, klicken Sie auf Vorhandene Datei auswählen und wählen Sie die erforderliche Datei an Ihrem Arbeitsplatz aus. Dabei handelt es sich um die Verknüpfungsdatei.

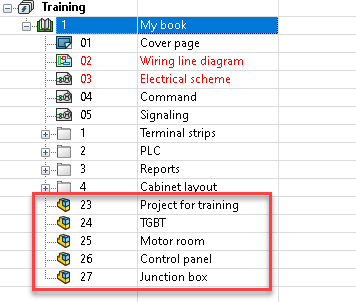

Die Dateien werden automatisch den Electrical-Projektdokumenten hinzugefügt.

Doppelklicken Sie auf eine Datei, um sie im Grafikbereich zu öffnen (oder klicken Sie mit der rechten Maustaste auf die Datei und wählen Sie Öffnen aus).
