Verbindungspunkte erstellen

Für das Erstellen von Verbindungspunkten (VPunkte; auch als Anschlusspunkte/APunkte bezeichnet) sind zwei Möglichkeiten verfügbar: mit dem SOLIDWORKS Routing Library Manager oder den Werkzeugen im SOLIDWORKS Electrical Menü.

SOLIDWORKS Routing Library Manager

So erstellen Sie Verbindungspunkte mit dem SOLIDWORKS Routing Library Manager:

  • SOLIDWORKS Electrical 3D Menü: Assistent für Elektrobauteile.
  • Klicken Sie im Menü auf Extras > SOLIDWORKS Electrical > Assistent für Elektrobauteile .
  • Klicken Sie in dem Menü auf Extras > Routing > Leitungsführungswerkzeuge > Routing Library Manager.

Mit dem Assistenten für Elektrobauteile können Sie Verbindungspunkte hinzufügen, mit denen Kabel, Kabeladern und Leiter an dem Bauteil angeschlossen werden.

So fügen Sie Verbindungspunkte hinzu:
  1. Im Assistenten unter Leitungsführungsfunktionalitätspunkte:
    1. Wählen Sie APunkt-Typ aus.
    2. Klicken Sie auf Hinzufügen, um auf die Schnittstelle zuzugreifen, über die Sie die Verbindungspunkte verwalten können.
Die Option APunkt wird nicht für SOLIDWORKS Electrical 3D Routing verwendet (nur für SOLIDWORKS Routing).

SOLIDWORKS Electrical Menü

So erstellen Sie Verbindungspunkte über das SOLIDWORKS Electrical Menü:

  1. Führen Sie über das SOLIDWORKS Electrical Menü einen der folgenden Schritte aus:
    • APunkt mit Stromlaufplaninformationen erstellen
    • APunkt mit Artikel erstellen
    • Kabel-APunkt erstellen (EWCable-Punkt)

APunkt-Definitionen

  • APunkt mit Schaltungsinformationen. Ermöglicht das manuelle Erstellen der Verbindungspunkte für Leiter und Kabeladern. Geben Sie die Schaltkreisnummer und die Nummer des Verbindungspunkts ein (siehe Verbindungspunkte verwalten) und wählen Sie den Zeichnungspunkt im Grafikbereich aus.
  • APunkt aus Artikel. Erstellt Verbindungspunkte für Leiter und Kabeladern aus der Schaltkreisdefinition eines Artikels. Klicken Sie auf Durchsuchen, um einen Artikel in der Artikelverwaltung und die Referenz in der Liste auszuwählen. Wählen Sie die Liste, die Materialklemmen und die entsprechenden Zeichnungspunkte, Kanten und zylindrischen Oberflächen im Grafikbereich aus.

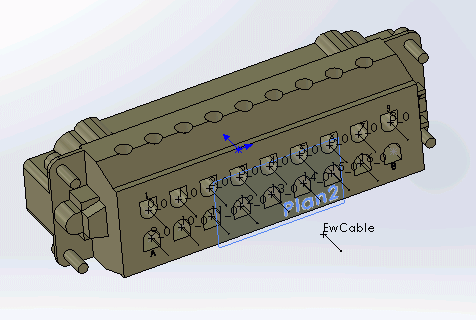

  • Kabel-APunkt. Erstellt Verbindungspunkte für Kabel. Diese entsprechen dem Schnittpunkt der Kabelisolierung. Erstellt eine parallele Ebene zu der Fläche, auf der Sie den Verbindungspunkt erzeugen möchten. Wählen Sie im Grafikbereich den Zeichnungspunkt, die Kante oder die zylindrische Oberfläche aus.
