Konfigurationseigenschaften für SPS-Zeichnungen (IEC)

In diesem Thema werden die Parameter in der Standard-IEC-Konfiguration für SPS-Zeichnungen erläutert.

Allgemein

Name Beschreibung
Allgemein
Name Der Name der Konfigurationsdatei der SPS-Zeichnung.
Beschreibung Eine Beschreibung in allen von der App unterstützten Sprachen.

Größe

Name Beschreibung
Allgemein
Ausrichtung Die Richtung der Modulzeichnung.
  • Horizontal: Fügt das Modul oben oder unten in die Zeichnung ein.
  • Vertikal: Fügt das Modul rechts oder links ein.
Größe Für alle numerischen Werte wird das in der Electrical-Projektkonfiguration angegebene Einheitensystem verwendet.
A Symbolhöhe Die Höhe des Moduls.

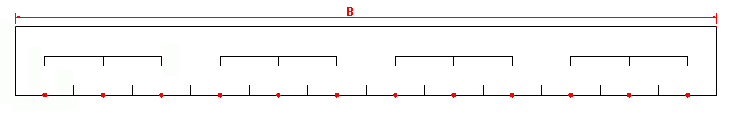

B Maximale Länge des Symbols in einer Zeichnung Die Höhe des Moduls.
Kanäle
C Höhe des Kanal-Trennzeichens Die Länge der vertikalen Trennlinie zwischen 2 SPS-Kanälen.
D Kanalbreite Die Breite des Kanals.
Kämme Der Kamm ist das Grafikelement zur Gruppierung der Kanäle.
E Kammhöhe Der Abstand zwischen der Unterseite des Moduls und der horizontalen Linie des Kamms.
F Höhe der Kammzinken Die Höhe der vertikalen Linie des Kamms.

Attribute

Verwaltet den Einbauort der eingefügten Attribute. Sie können diese Attribute auch bearbeiten.
  • Öffnet das Symbol-Auswahlfenster.
  • Entfernt das Symbol.
  • Öffnet den Symbol-Editor.
Name Beschreibung
Informationen (links) Diese Attribute sind linksbündig ausgerichtet.
A X-Koordinate Der Abstand zwischen der vertikalen Linie des Moduls und dem Einfügungspunkt der Attribute.
B Y für das untere Symbol Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt der Attribute für ein im unteren Teil der Zeichnung eingefügtes Modulsymbol.
C Y für das obere Symbol Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt der Attribute für ein im oberen Teil der Zeichnung eingefügtes Modulsymbol.
Informationen (rechts) Diese Attribute sind rechtsbündig ausgerichtet.
D X-Koordinate Der Abstand zwischen der vertikalen Linie des Moduls und dem Einfügungspunkt der Attribute.
E Y für das untere Symbol Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt der Attribute für ein im unteren Teil der Zeichnung eingefügtes Modulsymbol.
F Y für das obere Symbol Der Abstand zwischen der horizontalen Linie des Moduls und dem Einfügungspunkt der Attribute für ein im oberen Teil der Zeichnung eingefügtes Modulsymbol.

Layout

Verwaltet die Layouteinstellungen der Zeichnung des SPS-Moduls. Die Einstellungen im Abschnitt „Allgemein“ sind nur für die vertikale Darstellungen des Moduls verfügbar, die auf der Registerkarte Größe angegeben sind.

Name Beschreibung
Allgemein
Optionen Layoutoptionen für eingefügte Symbole:
  • Ein Symbol pro Seite
  • Ein Symbol pro Spalte
  • Benutzerspezifisch
Diese Optionen sind nur verfügbar, wenn Sie auf der Registerkarte Größe die Ausrichtung Vertikal auswählen.
Spaltengröße Die Größe der Spalte. Die Vorschau stellt diesen Wert als vertikale Linie dar.
Diese Option ist nur verfügbar, wenn Sie die Layoutoption Ein Symbol pro Spalte auswählen.
Symbol für Einfügungspunkt Eine Beschreibung in allen von der App unterstützten Sprachen.

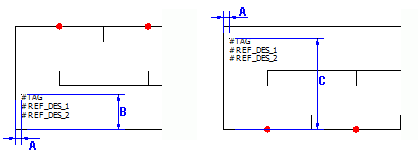

A X-Koordinate Die X-Koordinate, die dem Einfügungspunkt des Moduls entspricht.
B Y für das obere Symbol Die Y-Koordinate, die dem Einfügungspunkt des Moduls entspricht, wenn die App das Modul im oberen Teil der Zeichnung zeichnet.
C Y für das untere Symbol Die Y-Koordinate, die dem Einfügungspunkt des Moduls entspricht, wenn die App das Modul im unteren Teil der Zeichnung zeichnet.

Anschlusspunkt

Definiert das Symbol, das zum Weiterleiten der Klemmennummer verwendet wird. Dieses Symbol muss das Attribut #P_TAG_0 enthalten.
  • Öffnet das Symbol-Auswahlfenster.
  • Entfernt das Symbol.
  • Öffnet den Symbol-Editor.
Name Beschreibung
Symbol oben
Symbol unten

Schaltkreise

Definiert die Symbole und Makros, die einem Schaltkreistyp für eine grafische Darstellung im oberen oder unteren Teil der Zeichnung zugeordnet sind. Die App prüft die Schaltkreise des Moduls in der Reihenfolge, in der sie in der SPS-Verwaltung aufgeführt sind. Der Modulschaltkreis wird mit den Schaltkreisen aus der Konfigurationsliste verglichen. Sobald Schaltkreise übereinstimmen, speichert die App die von Ihnen ausgewählte Einstellung und verwendet sie für das Einfügen des Moduls.

Name Beschreibung
Schaltkreis-Typ Gibt den Typ des Schaltkreises an.
Richtung Gibt die Richtung der Moduleinfügung an:
  • Oben: Die App fügt das Modul im oberen Bereich der Zeichnung ein.
  • Unten: Die App fügt das Modul im unteren Bereich der Zeichnung ein.
  • Nicht definiert: Die App fügt das Modul nicht ein. Die App fährt mit den nächsten Schaltkreisen fort, bis sie einen als oben oder unten definierten Schaltkreis findet.
Zuordnung des Schaltkreistyps löschen Hebt die Symbol- oder Makrozuordnungen des Schaltkreises auf oder löscht bestehende Zuordnungen.
Bestückungssymbole für SPS-Kanäle Wählt die Symbole aus, die das Innenleben des Moduls darstellen, um sie im oberen oder unteren Teil der Zeichnung einzufügen. Diese Einstellungen sind dem ausgewählten Schaltkreis zugeordnet.
Mit Kanälen verbundene Makros Generiert automatisch das Diagramm, das mit dem Modul verbunden ist, um es in den oberen oder unteren Teil der Zeichnung einzufügen. Sie können jedem Schaltkreistyp ein Makro zuordnen.

Dateidaten

Definiert die Parameter für die automatische Erzeugung von Informationen, die in die Eigenschaften der SPS-Klemmenleistenzeichnung übertragen werden sollen. Klicken Sie auf die rechte Spalte, um die Formelverwaltung zu öffnen.

Name Beschreibung
Beschreibung Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Beschreibung der Klemmenleistenzeichnung übertragen werden sollen.
Benutzerdaten/Übersetzbare Daten Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Benutzerdaten der Klemmenleistenzeichnung übertragen werden sollen.
