Leiter-Routing

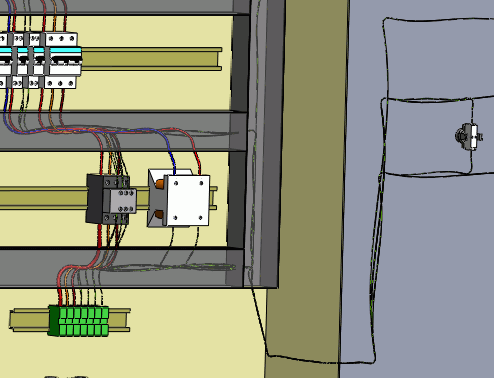

Durch das Routing von Leitern wird eine 3D-Darstellung der Leiterführung innerhalb der elektrischen Installation erstellt. Die Routing-Pfade und Verbindungspunkte erleichtern den Routing-Prozess.

Die Absonderung verwaltet die Regeln, die auf die Leiterführungen angewendet werden.

Mit der Funktion Leiter routen werden nur die Leiter in einem Electrical-Projekt verlegt.

So greifen Sie auf „Leiter routen“ zu:

  • SOLIDWORKS Electrical 3D Menü: Leiter routen .
  • Menü: Extras > SOLIDWORKS Electrical > Leiter routen .

Wenn Sie Leiter routen ausführen, werden im linken andockbaren Fenster verschiedene Optionen angezeigt. Einige dieser Parameter werden in der SOLIDWORKS Electrical Datei gespeichert. Sie sind für die Datei spezifisch. Die anderen werden in der Registrierung gespeichert und gelten für alle SOLIDWORKS Electrical Dateien.

Routing-Analyse

Fehler anzeigen. Zeigt am Ende des Routings einen Bericht an, der alle Routing-Fehler auflistet. Klicken Sie in einer Zeile des Berichts auf Hilfe, um Informationen zum Fehler zu erhalten.

Verlaufstyp auswählen

  • SOLIDWORKS Verlauf. Verlegt die Leiter wie von SOLIDWORKS verwaltet, unter Berücksichtigung der Leiterdurchmesser.
  • 3D-Entwurf des Kabelverlaufs. Verlegt die Leiter wie in einer 3D-Zeichnung. Dieser Modus ist schneller und besser für temporäre Routings geeignet.

Darstellungstyp auswählen

  • Splines verwenden. Verwendet Splines (Kurven), um eine optimale Darstellung der Leitungsverlegung zu gewährleisten. Wenn Sie Splines im Routing-Pfad verwenden, können Sie manuell Punkte hinzufügen, um das Routing zu verbessern.
  • Linien verwenden. Erzeugt eine Leiterverlegung mit geraden Linien. Tangentialität hinzufügen fügt Kurven am Ende der geraden Linien ein.

Zu routende Bauteile

  • Alle Bauteile. Führt das Routing für alle in der Baugruppe vorhandenen Bauteile durch.
    • Nur aktiven Einbauort routen. Beschränkt das Routing von Leitern auf die oberste Baugruppe.
      Das unterstützt die Erstellung von SOLIDWORKS Routing und 3DSketchRoute Leitungstypen.
      • Wenn sich die Ursprungs- oder Zielbauteile der Leiter an einem anderen Einbauort oder einem Untereinbauort des Electrical-Projekts befinden, werden nur diese Leiter zusammen mit den Leitern des aktiven obersten Einbauorts geroutet.
      • Wenn sich die Ursprungs- oder Zielbauteile der Leiter an einem anderen Einbauort außerhalb des Geltungsbereichs befinden (z. B. ist der aktive Einbauort ein Untereinbauort und der Leiter befindet sich am obersten Einbauort), wird der Leiter nicht geroutet.
  • Ausgewählte Bauteile. Führt das Routing für einen Teil der Bauteile durch. Wählen Sie die Bauteile im Grafikbereich aus. Nur die Leiter, die mit den ausgewählten Bauteilen verbunden sind, werden geroutet.

Routing-Parameter

Der erste Parameter legt den Abstand zwischen zwei Routing-Pfaden fest.

Der zweite Parameter bestimmt den Abstand zwischen einem Verbindungspunkt und einem Routing-Pfad.

Der dritte Parameter gibt den Abstand zwischen zwei Leitern an.

Anhand des Diagramms können Sie die Verbindungen zwischen den Bauteilen schnell erkennen. Es stehen zwei Schaltflächen zur Verfügung: eine zum Anzeigen und die andere zum Löschen des Diagramms.
