Allineamento di una vista di disegno a un'altra

Per allineare una vista di disegno all'altra:

  1. procedere in uno dei modi seguenti:
    • Selezionare una vista di disegno e fare clic su Strumenti > Allinea vista di disegno > Orizzontale a un'altra vista o Verticale a un'altra vista.
    • Fare clic con il pulsante destro del mouse su una vista di disegno, selezionare Allineamento, quindi selezionare una delle seguenti opzioni:
      Allinea orizzontalmente per l'origine (equivalente a Orizzontale ad un'altra vista) align_horiz_by_origin.gif
      Allinea verticalmente per l'origine (equivalente a Verticale ad un'altra vista) align_vert_by_origin.gif
      Allineamento orizzontale dal centro align_horiz_by_center.gif
      Allineamento verticale dal centro align_vert_by_center.gif

      Il puntatore si trasforma in Pointer_Align.gif.

  2. Selezionare la vista sulla quale eseguire l'allineamento.

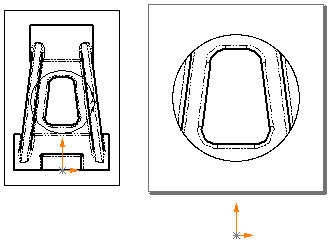

    Le origini dei modelli o i centri delle viste di disegno delle viste vengono allineati lungo la direzione scelta. L'allineamento viene mantenuto se si sposta la vista di riferimento.
