Anteprima e rimozione delle regioni

In questo esempio si illustrano le opzioni di anteprima per lo strumento Intersezione.

1. Con una parte aperta, farse clic su Intersezione (barra degli strumenti Funzioni) oppure su Inserisci > Funzioni > Interseca.

2. Nel PropertyManager:
   1. Dall'albero di disegno FeatureManager mobile, selezionare Shell 1, Estrusione-Sottile1 ed Estrusione-Sottile2 per Seleziona solidi, superfici o piani da intersecare.
   2. Fare clic su Creare entrambe, quindi su Intersezione.
   Il software compilerà l'Elenco aree.
3. In Opzioni di anteprima fare clic su Mostra sia le aree incluse che escluse.

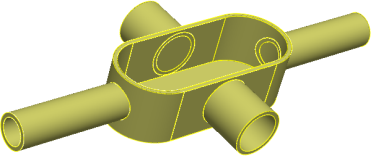

4. Nell'area grafica selezionare un condotto interno.



   Il condotto evidenziato viene rimosso dall'anteprima. L'area corrispondente al condotto è selezionata anche nell'Elenco aree.



5. Nell'Elenco aree selezionare Area 14 e Area 15.

   I condotti vengono evidenziati nell'anteprima.

6. Nell'area grafica selezionare tutti i condotti all'interno dello svuotamento fino a che non vengono più visualizzati nell'anteprima.



7. Nel PropertyManager, in Opzioni di anteprima, fare clic su Mostra aree escluse.



8. Fare clic su Mostra sia le aree incluse che escluse.



9. Fare clic su Inverti selezione.



10. Fare clic su .
