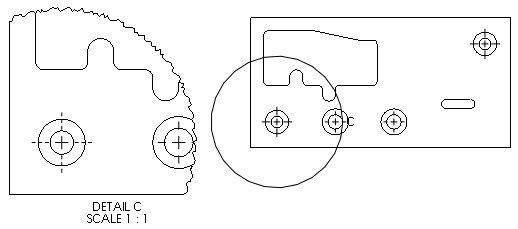

Creazione di viste di dettaglio con profili dentellati

Per creare delle viste di dettaglio con profili dentellati:

  1. In una vista del disegno, fare clic su Vista di dettaglio (barra degli strumenti Disegno) o su Inserisci > Vista del disegno > Sezione .
    Lo strumento Cerchio Tool_Circle_Sketch.gif è attivo.
  2. Creare uno schizzo di cerchio.

  3. Nel PropertyManager, in Vista di dettaglio, selezionare Profilo dentellato.
  4. Sotto Intensità forma, spostare il dispositivo di scorrimento per definire l'intensità del profilo dentellato.
  5. Fare clic per posizionare la vista.
