Utilizzo di 3DEXPERIENCE Exchange

L'aggiunta 3DEXPERIENCE Exchange consente agli utenti SOLIDWORKS di lavorare in modo sicuro con un pacchetto di contenuti da una sorgente 3DEXPERIENCE, ad esempio l'app Design with SOLIDWORKS.

È prima necessario ricevere un pacchetto di contenuti .SLDPKG da un'origine 3DEXPERIENCE. Il mittente informa l'utente e invia il pacchetto salvato in locale in una posizione definita come area di lavoro. Per ulteriori informazioni sulla creazione del pacchetto, vedere Esportazione dei dati SOLIDWORKS da 3DEXPERIENCE Platform. I pacchetti possono contenere solo file SOLIDWORKS.

Per utilizzare 3DEXPERIENCE Exchange:

  1. Per attivare l'aggiunta, fare clic su Strumenti > Aggiunte e, in Altre aggiunte, selezionare 3DEXPERIENCE Exchange e fare clic su OK.
    Se l'aggiunta non viene visualizzata, è necessario installarla. Scaricare i file di installazione dal sito Web di SOLIDWORKS.
  2. Nel Task Pane, aprire la scheda 3DEXPERIENCE Exchange e fare clic su Importa pacchetto.
  3. Nella finestra di dialogo, specificare la Cartella area di lavoro in cui è stato salvato il pacchetto, il File pacchetto e il Nome pacchetto, quindi fare clic su Importa.

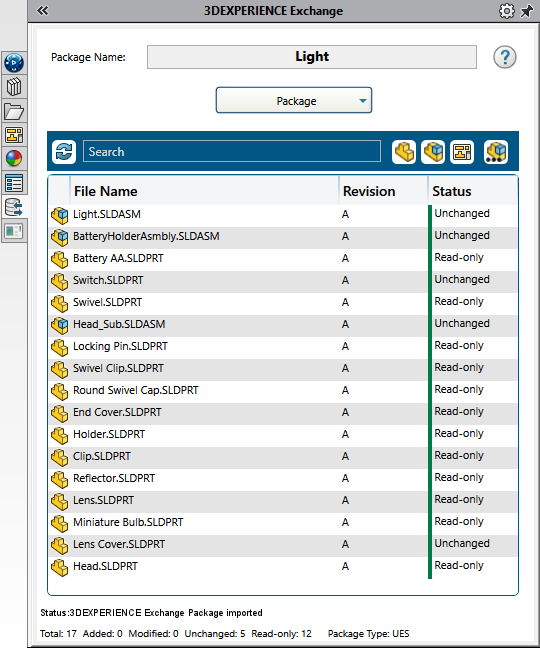

    Il software estrae il contenuto del pacchetto nell'area di lavoro e il pacchetto diventa attivo. L'elenco dei file nel pacchetto viene visualizzato in 3DEXPERIENCE Exchange. La colonna Stato indica i file che è possibile modificare (Non modificato) e quelli che è solo possibile visualizzare (Sola lettura). I colori di stato rappresentano stati diversi (verde = Non modificato, arancione = Modificato, blu = Riferimento aggiunto).

  4. Per modificare i file del pacchetto, fare clic con il pulsante destro del mouse su un file e selezionare un'opzione dall'elenco.

    Opzione Descrizione
    Apri Apre il file in SOLIDWORKS per modificarlo.
    Apri cartella del contenuto Apre la cartella di Esplora file che contiene il file.
    Controlla riferimenti Apre la finestra di dialogo Controlla riferimenti, che trova i riferimenti per il file e indica il percorso. Ciò garantisce che tutti i file di riferimento siano presenti nel pacchetto.
    Rimuovi Rimuove i file aggiunti al pacchetto e li elimina dall'area di lavoro. È possibile premere il tasto Maiusc e selezionare più file da rimuovere. Non è possibile rimuovere i file provenienti dall'origine 3DEXPERIENCE o i file aggiunti che fanno riferimento ai file di origine 3DEXPERIENCE.
    È possibile filtrare per parti, assiemi e assiemi di primo livello.
  5. Per gestire un pacchetto attivo, fare clic sui comandi Pacchetto e selezionare un'opzione dall'elenco.

    Opzione Descrizione
    Chiudi Chiude il pacchetto attivo. Per modificare un altro pacchetto nell'area di lavoro, fare clic su Modifica pacchetto e selezionare un pacchetto dall'elenco.
    Rinomina Evidenzia il campo Nome pacchetto consentendo di rinominare il pacchetto. Fare clic su Rinomina per salvare la modifica.
    Esporta Apre la finestra di dialogo Esporta pacchetto utilizzata per comprimere i file e creare il pacchetto in formato .SLDPKG da reinviare al proprietario dell'origine 3DEXPERIENCE.
    Elimina Elimina l'intero pacchetto dalla Cartella area di lavoro.
