タブおよびスロットの作成

タブおよびスロットを作成するには:

  1. 部品でタブおよびスロット（Tab and Slot） （板金ツールバー）または挿入（Insert） > 板金（Sheet Metal） > タブおよびスロット（Tab and Slot）をクリックします。
  2. PropertyManager でオプションを指定します。

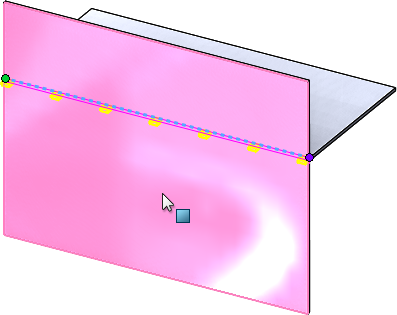

  3. グラフィック領域で、タブのエッジおよびスロットの対応する面を選択します。
    面は平面か円筒形ですが、エッジと面が接触している必要はありません。 エッジと面は、同じボディ上にあっても構いません。

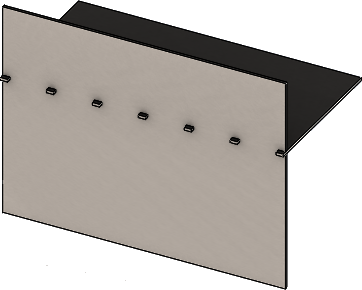

  4. をクリックします。
