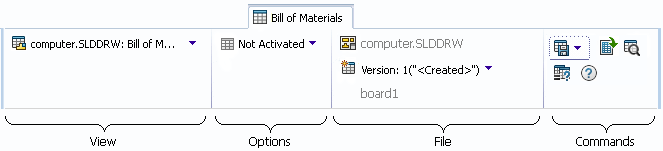

BOM 탭을 사용하여 SOLIDWORKS 어셈블리나 도면 BOM 테이블을 봅니다.
SOLIDWORKS BOM을 표시하는 방법:
BOM이 포함된 SOLIDWORKS 어셈블리 또는 도면을 선택합니다. BOM 탭에서 BOM(으)로
아이콘이 있는 BOM을 선택합니다.
뷰
|
BOM 플라이아웃 |
이 어셈블리나 도면에 사용 가능한 BOM 유형. |
옵션
|
활성화
|
이 BOM이 BOM 보기에 표시되도록 할지 여부를 제어합니다. |
파일(F)
| 원본 파일 |
(읽기전용) 어셈블리나 도면 파일명 |
|
파일 버전
|
BOM을 표시할 원본 파일 버전을 선택할 수 있습니다. |
|
설정
|
(읽기전용) BOM의 설정. |
명령
 |
저장 플라이아웃 |
SolidWorks BOM을 저장하려면 저장을(를) 선택하거나 BOM 재질을 명명된 BOM으로 저장하려면 다른 이름으로 저장을(를) 선택합니다. |
|
CSV 파일로 열기
|
BOM을 쉼표로 분리된 파일로 Excel에서 엽니다. |
|
검색
|
텍스트 스트링을 BOM에서 검색합니다. |
|
BOM 비교
|
BOM 탭 레이아웃을 변경하여 비교할 두 번째 BOM을 선택할 수 있도록 합니다. |
|
도움말
|
상황별 도움말에 액세스합니다. |
BOM 테이블 속성
SOLIDWORKS BOM에는 SOLIDWORKS 어셈블리 또는 도면의 BOM에 대한 서식 및 열이 포함됩니다.
바로가기 메뉴
BOM 목록을 오른쪽 클릭하여 파일을 선택하고 다음 명령을 표시합니다.
|
새 창에서 찾아보기
|
새 Explorer 창을 엽니다. 이때 선택한 파일이 새 창의 맨 위 창에서 선택된 파일로 표시됩니다. |
|
찾아보기
|
오른쪽 창의 상단 섹션에서 초점을 선택한 파일로 변경합니다. 선택한 파일이 도면 또는 어셈블리일 경우 이 파일의 BOM이 표시됩니다. |
| 파일 바로가기 메뉴의 사용자 지정 및 권한을 기반으로 하는 다른 파일 명령을 사용할 수 있습니다.
|
| 축소판 미리보기 크기 변경 |
축소판 미리보기의 크기를 작게, 보통 또는 크게로 변경합니다. 기본적으로 보통이 선택됩니다. 한 테이블에서 크기를 선택하면 SOLIDWORKS PDM가 같은 크기를 해당 테이블과 탭에 적용합니다. 보통 또는 크게를 선택할 경우 SOLIDWORKS 파일이 아닌 파일에 대한 축소판 미리보기가 명확하지 않을 수 있습니다.
|
