기하 공차 기호 작성

기하 공차 기호를 작성하는 경우 그래픽 영역에서 직접 작업하며, 셀별로 피처 제어 프레임을 작성할 때 인터페이스가 안내합니다.

셀별 상황 메뉴와 화면 핸들을 사용하여 별도의 대화 상자가 아닌 프레임 자체에 초점을 유지하면서 복잡한 피처 제어 프레임을 작성할 수 있습니다.

이 비디오에서는 핸들과 피처 제어 프레임을 사용하여 기하 공차 기호를 작성하는 방법을 보여 줍니다.

기하 공차 기호를 작성하는 방법:

1. 다음 중 하나를 수행하십시오.
   • 파트의 경우 기하 공차 (MBD 치수 도구 모음) 또는 도구 > MBD 치수 > 기하 공차 를 클릭합니다. 파트용 DimXpert 개요를 참조하십시오.
   • 도면의 경우 기하 공차 (주석 도구 모음) 또는 삽입 > 주석 > 기하 공차를 클릭합니다.
2. 그래픽 영역에서 기호를 클릭하여 배치합니다.

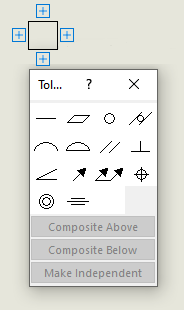

   피처 제어 프레임이 핸들 및 이를 감싸는 공차 대화 상자와 함께 표시됩니다.


3. 공차 대화 상자와 기하 공차 PropertyManager에서 옵션을 지정합니다.


4. 피처 제어 프레임을 감싸는 핸들 을 클릭하여 콘텐츠를 더 추가합니다.


   핸들의 위치에 따라 다음과 같은 다른 옵션을 사용할 수 있습니다.

   • 데이텀 . 제1, 제2, 제3 데이텀에 대한 데이텀 이름과 재질 조건 기호를 추가합니다.


   • 표시기. 테두리, 공차, 데이텀 참조를 추가하여 공차 영역 또는 영역의 방향을 설정할 수 있습니다.
   • 새 프레임. 추가 프레임을 작성합니다.


   • 프레임 아래. 프레임 아래에 텍스트를 추가합니다.


   • 간격 공차. 공차값이 두 점 또는 요소 사이에 적용될 경우 점 라벨을 지정합니다.


   • 시작단-끝단. 공차값이 한 점 또는 요소와 다른 점 또는 요소 사이에 적용될 경우 점 라벨을 지정합니다.


   • 별도 요구 사항. 기호에 SEP REQT 라벨을 추가합니다.


   • 텍스트상자. 기호에 텍스트를 추가할 수 있습니다.
5. 를 클릭합니다.
