설계 변수 테이블에서 계산된 값 덮어쓰기

$SW-MASS 및 $SW-COG에 대해 수동으로 입력한 값이 포함된 설계 변수 테이블을 닫으면 수동으로 입력한 값이나 모델 지오메트리에서 계산된 값을 사용하라는 메시지가 표시됩니다.

이 메시지에서는 다음 옵션이 제공됩니다.
설계 변수 테이블에 지정된 질량값 사용 질량 덮어쓰기 또는 질량 중심 덮어쓰기를 활성화하고 수동으로 입력한 값을 물성치에 할당합니다.
모델 지오메트리에서 계산된 질량값 사용 수동으로 입력한 값이 있는 $SW-MASS 열 또는 $SW-COG 열을 삭제합니다. 모델에는 모델 지오메트리에서 계산된 값이 사용됩니다.
설계 변수 테이블에서 계산된 값을 덮어쓰는 방법:
  1. $SW-MASS 열 또는 $SW-COG 열이 있는 설계 변수 테이블이 포함된 모델을 엽니다.
  2. 속성을 덮어씁니다.

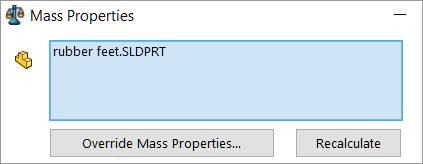

    1. 도구 > 평가 > 물성치를 클릭합니다.
    2. 물성치 덮어쓰기를 클릭합니다.

    3. 물성치 덮어쓰기 대화 상자에서
      • $SW-MASS의 경우 질량 덮어쓰기를 선택 취소합니다.
      • $SW-COG의 경우 질량 중심 덮어쓰기를 선택 취소합니다.

    이러한 덮어쓰기 옵션을 활성화하면 메시지가 표시되지 않고 모델이 수동으로 입력한 값과 함께 저장됩니다.
  3. ConfigurationManager 탭에서 테이블 을 확장합니다.
  4. Excel 설계 테이블 을 오른쪽 클릭하고 테이블 편집을 클릭합니다.

  5. 테이블에 $SW-MASS 또는 $SW-COG의 값을 수동으로 입력합니다.
  6. 설계 변수 테이블을 닫습니다.
  7. 메시지가 표시되면 설계 변수 테이블에 지정된 질량값 사용을 선택하여 계산된 값을 수동으로 입력한 값으로 덮어씁니다.
